東京大学 工学系研究科 機械工学専攻 2025年8月実施 機械工学第2部 問題 2

Author​

祭音Myyura (Based on zzy's answer refined with GPT 6 Astra)

Description​

図2-1に示す水平面内で回転する円板1の運動を考える。回転軸は円板1の中心を通り,地面に垂直に固定されている。なお,円板1の回転運動以外は無視できるものとする。円板1の半径は RR であり,中心から距離 R/2R/2 の円上に半径 rr の4個の穴が等間隔に存在している。なお,穴は重ならないものとする。円板1の慣性モーメントは J1J_1 とする。地面と円板の間には渦巻ばねが設置されており,渦巻ばねの中心は円板1の中心と一致している。時刻 tt における回転角度 θ(t) [rad]\theta(t)\ [\mathrm{rad}] に比例した復元トルクが働き,そのばね定数を kk とする。さらに,地面と円板の間に設置された粘性減衰器によって,円板1の角速度 θ˙(t)\dot\theta(t) に比例した減衰トルクが生じており,その粘性減衰係数を c1c_1 とする。また,この系においては臨界減衰条件が成立しているものとする。円板1の厚みは無視できるものとし,単位面積あたりの質量を ρ\rho とする。以下の設問に答えよ。

(1) 円板1の回転に関する運動方程式を求めよ。なお,J1J_1 を用いて解答してよい。

(2) 粘性減衰係数 c1c_1 を求めよ。なお,J1J_1 を用いて解答してよい。

(3) J1J_1 を R,r,ρR,r,\rho を用いて表せ。

(4) 半径 RR の新しい円板2の回転運動を考える。回転軸は円板2の中心を通り,地面に垂直に固定されている。なお,円板2の水平面内の回転運動以外は無視できるものとする。円板2の単位面積あたりの質量も ρ\rho であり,厚みも無視できるものとする。また,円板2では中心から距離 R/2R/2 の円上に半径 r/2r/2 の8個の穴が等間隔に存在している。なお,穴は重ならないものとする。円板2にもばね定数 kk の渦巻ばねを,円板1と同様に設置する。また,円板2に粘性減衰係数 c2c_2 の新しい粘性減衰器を設置し,臨界減衰条件を再度成立させた。c1c_1 と c2c_2 のどちらが大きいか,根拠となる数式とともに答えよ。

以降の設問では,円板1の回転運動を再度考える。円板1の粘性減衰器を取り外し,円板1に対して渦巻ばねとは反対側に新たにモータを同軸上に設置する。このとき,モータは地面に対して固定されているものとする。モータのトルク τ(t)\tau(t) は,目標角度を θref(t)\theta_{\mathrm{ref}}(t) とする PD 制御によって出力されるものとする。比例ゲインは kpk_p,微分ゲインは kdk_d とする。なお,初期状態は静止しているものとする。θ(t),θref(t),τ(t)\theta(t),\theta_{\mathrm{ref}}(t),\tau(t) をラプラス変換したものをそれぞれ Θ(s),Θref(s),T(s)\Theta(s),\Theta_{\mathrm{ref}}(s),T(s) とする。

(5) Θref(s)\Theta_{\mathrm{ref}}(s) から Θ(s)\Theta(s) までの伝達関数 G(s)G(s) を求めよ。なお,J1J_1 を用いて解答してよい。

(6) J1,k,kp,kdJ_1,k,k_p,k_d の値が表2-1に従うときの G(s)G(s) のボード線図を折れ線で近似して描け。なお,横軸の角周波数 [rad/s][\mathrm{rad/s}] は [10−4,105][10^{-4},10^5] の範囲で記載せよ。また,log⁡101.01≈0\log_{10}1.01\approx0 と近似してよい。

表2-1

J1 [kg⋅m2]J_1\ [\mathrm{kg\cdot m^2}]k [N⋅m/rad]k\ [\mathrm{N\cdot m/rad}]kp [N⋅m/rad]k_p\ [\mathrm{N\cdot m/rad}]kd [N⋅m⋅s/rad]k_d\ [\mathrm{N\cdot m\cdot s/rad}]
数値1.0001.00098.9998.991.0101.010101.0101.0

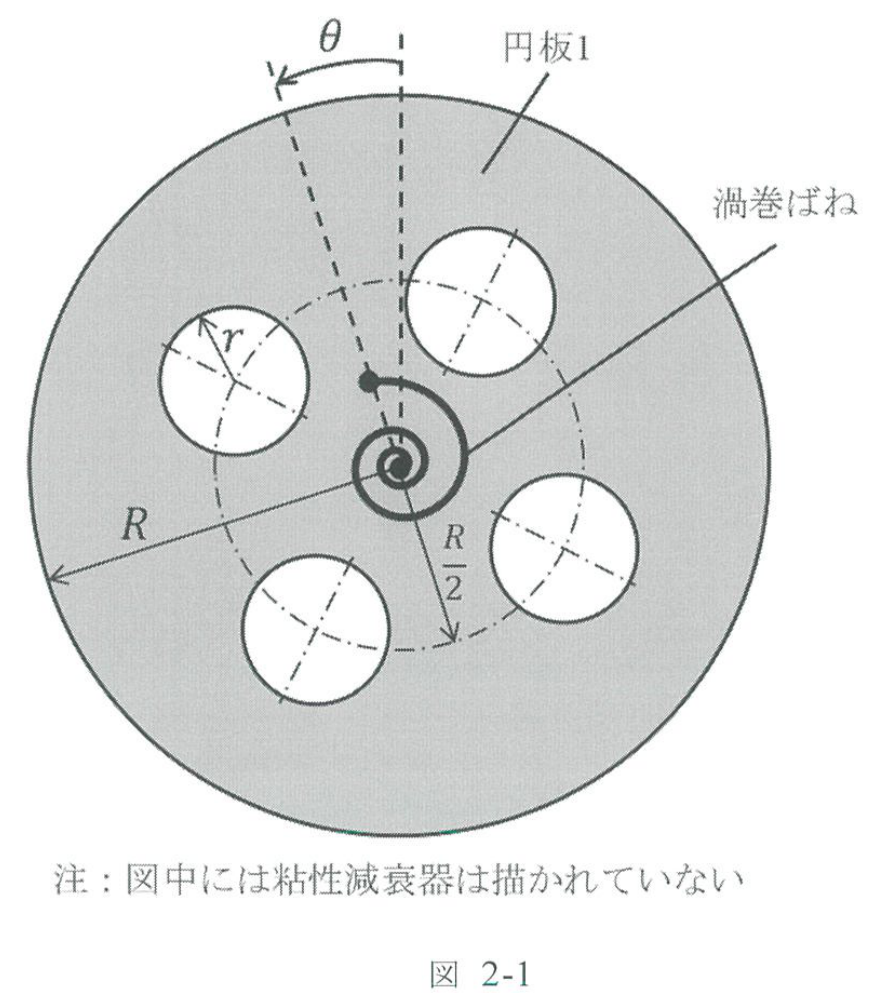

図2-1:円板1と渦巻ばね(粘性減衰器は図示されていない)

题目描述​

考虑图2-1所示在水平面内旋转的圆板1。转轴通过圆板1的中心,垂直固定于地面。忽略圆板1的旋转以外的运动。圆板1半径为 RR,在距中心 R/2R/2 的圆周上等间隔分布着4个半径为 rr 的孔,各孔互不重叠。设圆板1的转动惯量为 J1J_1。地面与圆板之间安装有涡卷弹簧,弹簧中心与圆板1的中心重合,产生与时刻 tt 的转角 θ(t) [rad]\theta(t)\ [\mathrm{rad}] 成正比的回复力矩,弹簧常数为 kk。此外,地面与圆板之间的黏性阻尼器产生与圆板1角速度 θ˙(t)\dot\theta(t) 成正比的阻尼力矩,黏性阻尼系数为 c1c_1。系统满足临界阻尼条件。忽略圆板1的厚度,单位面积质量为 ρ\rho。回答下列问题。

(1) 求圆板1的旋转运动方程,可以使用 J1J_1 表示。

(2) 求黏性阻尼系数 c1c_1,可以使用 J1J_1 表示。

(3) 用 R,r,ρR,r,\rho 表示 J1J_1。

(4) 考虑新的半径为 RR 的圆板2的旋转运动。转轴通过圆板2的中心,垂直固定于地面。忽略圆板2在水平面内旋转以外的运动。其单位面积质量也为 ρ\rho,厚度也可忽略。在距圆板2中心 R/2R/2 的圆周上等间隔分布着8个半径为 r/2r/2 的孔,各孔互不重叠。与圆板1相同,为圆板2安装弹簧常数为 kk 的涡卷弹簧,并安装黏性阻尼系数为 c2c_2 的新阻尼器,使其再次满足临界阻尼条件。比较 c1,c2c_1,c_2 的大小,并给出作为依据的公式。

以下重新考虑圆板1的旋转运动。移去圆板1的黏性阻尼器,在圆板1相对于涡卷弹簧的另一侧同轴安装新的电动机。电动机固定于地面,通过以 θref(t)\theta_{\mathrm{ref}}(t) 为目标角度的 PD 控制输出转矩 τ(t)\tau(t)。比例增益为 kpk_p,微分增益为 kdk_d,初始状态静止。θ(t),θref(t),τ(t)\theta(t),\theta_{\mathrm{ref}}(t),\tau(t) 的拉普拉斯变换分别记为 Θ(s),Θref(s),T(s)\Theta(s),\Theta_{\mathrm{ref}}(s),T(s)。

(5) 求从 Θref(s)\Theta_{\mathrm{ref}}(s) 到 Θ(s)\Theta(s) 的传递函数 G(s)G(s),可以使用 J1J_1 表示。

(6) 当 J1,k,kp,kdJ_1,k,k_p,k_d 取表2-1中的值时,用折线近似画出 G(s)G(s) 的伯德图。横轴角频率 [rad/s][\mathrm{rad/s}] 的范围须为 [10−4,105][10^{-4},10^5]。可以采用近似 log⁡101.01≈0\log_{10}1.01\approx0。

表2-1(数值及单位同日文原题)

J1 [kg⋅m2]J_1\ [\mathrm{kg\cdot m^2}]k [N⋅m/rad]k\ [\mathrm{N\cdot m/rad}]kp [N⋅m/rad]k_p\ [\mathrm{N\cdot m/rad}]kd [N⋅m⋅s/rad]k_d\ [\mathrm{N\cdot m\cdot s/rad}]
数值1.0001.00098.9998.991.0101.010101.0101.0

图2-1:圆板1及涡卷弹簧(图中未画黏性阻尼器)

Kai​

(1)​

回転の運動方程式は

J1θ¨+c1θ˙+kθ=0.\boxed{J_1\ddot\theta+c_1\dot\theta+k\theta=0}.

(2)​

臨界減衰では特性方程式の判別式が零なので、

c12−4J1k=0,c1=2J1k.c_1^2-4J_1k=0,\qquad\boxed{c_1=2\sqrt{J_1k}}.

(3)​

穴1個の質量は πρr2\pi\rho r^2。平行軸の定理により

J1=πρR42−4πρr2(r22+R24)=πρ2(R4−4r4−2r2R2).\boxed{\begin{aligned}J_1&=\frac{\pi\rho R^4}{2} -4\pi\rho r^2\left(\frac{r^2}{2}+\frac{R^2}{4}\right)\\ &=\frac{\pi\rho}{2}(R^4-4r^4-2r^2R^2)\end{aligned}}.

(4)​

同様に

J2=πρ2(R4−r42−r2R2),J_2=\frac{\pi\rho}{2}\left(R^4-\frac{r^4}{2}-r^2R^2\right),
J2−J1=πρ2(72r4+r2R2)>0. J_2-J_1=\frac{\pi\rho}{2}\left(\frac72r^4+r^2R^2\right)>0.

ci=2kJic_i=2\sqrt{kJ_i} より、c2>c1\boxed{c_2>c_1}。

(5)​

減衰器を外した運動方程式と PD 制御則は

(J1s2+k)Θ=T,T=(kp+kds)(Θref−Θ).(J_1s^2+k)\Theta=T,\qquad T=(k_p+k_ds)(\Theta_{\rm ref}-\Theta).

したがって

G(s)=kp+kdsJ1s2+kds+k+kp.\boxed{G(s)=\frac{k_p+k_ds}{J_1s^2+k_ds+k+k_p}}.

(6)​

数値を代入して因数分解すると

G(s)=1.01+101ss2+101s+100=0.01011+100s(1+s)(1+0.01s).G(s)=\frac{1.01+101s}{s^2+101s+100} =0.0101\frac{1+100s}{(1+s)(1+0.01s)}.

折点は 10−2,1,102 rad/s10^{-2},1,10^2\ {\rm rad/s}。ゲインの傾きは順に 0,+20,0,−20 dB/dec0,+20,0,-20\ {\rm dB/dec} となる。

L(ω)≃{−40,ω≤10−2,−40+20log⁡10(ω/10−2),10−2≤ω≤1,0,1≤ω≤102,−20log⁡10(ω/102),ω≥102.L(\omega)\simeq \begin{cases} -40,&\omega\le10^{-2},\\ -40+20\log_{10}(\omega/10^{-2}),&10^{-2}\le\omega\le1,\\ 0,&1\le\omega\le10^2,\\ -20\log_{10}(\omega/10^2),&\omega\ge10^2. \end{cases}

位相は tan⁡−1(100ω)−tan⁡−1ω−tan⁡−1(0.01ω)\tan^{-1}(100\omega)-\tan^{-1}\omega-\tan^{-1}(0.01\omega)。各一次因子の位相変化を折点の 1/101/10 倍から10倍までの直線で近似すると、対数周波数軸上で次の点を結ぶ。

ω\omega10−410^{-4}10−310^{-3}10−110^{-1}101010310^310510^5
位相0∘0^\circ0∘0^\circ90∘90^\circ0∘0^\circ−90∘-90^\circ−90∘-90^\circ

ゲインと位相の折れ線近似
