東京大学 工学系研究科 機械工学専攻 2018年8月実施 機械工学第1部 問題1 II
Author
祭音Myyura (Based on SN's answer refined with GPT 6 Astra)
Description

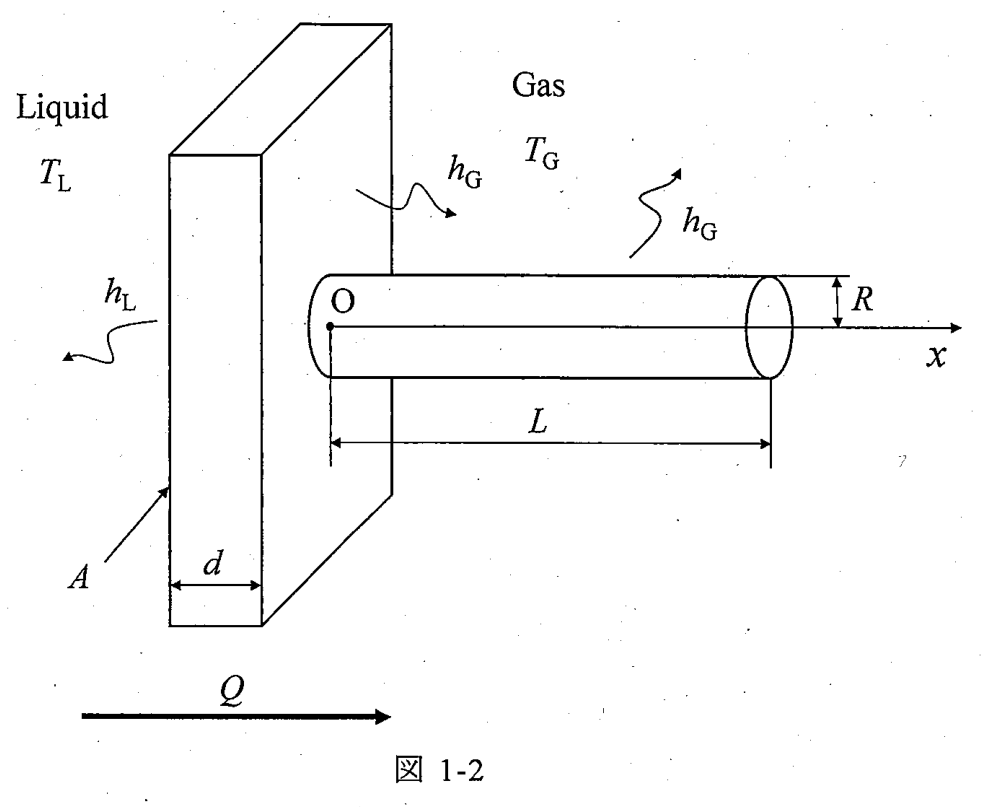

液体と気体との間の定常の熱交換の問題を考える。図 1-2 に示すように厚さ d の金属板で高温(TL)の液体と低温(TG)の気体が隔離されている。液体から気体への熱通過を促進するために,気体側には半径 R,長さ L の円柱形のフィンが取り付けられている。また,金属板の厚み方向の温度分布を考え,それに垂直な面内方向の温度分布は無視できるとする。金属板とフィンは熱伝導率 λ の同じ材料を融着したものである。ここで,フィン根本の中心を原点 O としてフィンの長さ方向に x 座標を定義する。液体側の熱伝達率を hL,気体側の熱伝達率を hG,金属板の液体側の面積を A とする。また,フィン先端からの熱伝達は無視できる(断熱)とし,円柱の x 軸に垂直な断面内の温度は一様と仮定する。以下の設問に答えよ。

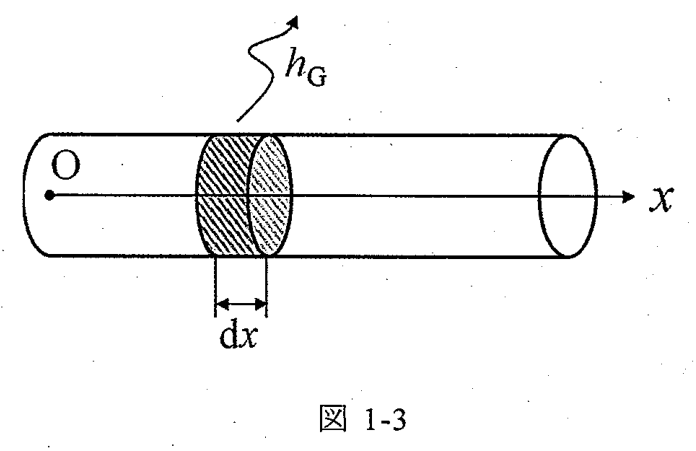

(1) フィンの軸方向の温度分布を求める。図 1-3 に示す微小長さ dx の検査体積の熱バランスを示せ。また,フーリエの式を用いてフィンの軸方向の 1 次元温度分布 T(x) を求める微分方程式を導出せよ。

(2) フィンの軸方向の温度分布を求めよ。ただし,フィン根本温度を T0 とする。
(3) フィン表面からの放熱量 Qf を求めよ。また,以下の比によって定義されるフィン効率 η を求めよ。
η=Qf,idealQf
ここで,Qf,ideal は,フィン全面の表面温度が根本の温度 T0 と等しいときのフィン全面からの放熱量である。
(4) フィンがないシンプルな場合について,液体から気体への熱通過率 K を A,hL,hG,d,λ を用いて表せ。ただし,液体から気体への伝熱量 Q を用いて,熱通過率 K は Q=K(TL−TG) として定義される。また,熱通過率 K の逆数である総括熱抵抗 Rt=1/K をいくつかの熱抵抗の和として表せ。
(5) 図 1-2 のようにフィンがある場合には,金属板から気体への伝熱はフィン根本以外の面積 A0 からの伝熱とフィン表面の面積 Af からの伝熱 Qf の和として表される。フィンがある場合の総括熱抵抗 Rt を求めよ。また,設問 (3) のフィン効率 η が実用的なフィンの設計に用いられる理由について記述せよ。
题目描述
考虑液体与气体间的稳态换热。图 1-2 中,厚 d 的金属板将高温 TL 的液体与低温 TG 的气体隔开。为促进传热,在气体侧安装半径 R、长 L 的圆柱翅片。金属板只考虑厚度方向温度分布,忽略板面内的温度变化。板和翅片由导热系数同为 λ 的相同材料熔接而成。以翅片根部中心 O 为原点,沿其长度定义 x 轴。液体侧、气体侧换热系数分别为 hL,hG,金属板液体侧面积为 A。忽略翅片末端换热,即末端绝热;假设垂直于 x 轴的截面内温度均匀。
(1) 为求轴向温度分布,写出图 1-3 所示长 dx 的微元控制体热平衡,并结合傅里叶定律,推导一维轴向温度 T(x) 的微分方程。
(2) 翅片根部温度为 T0,求轴向温度分布。
(3) 求翅片表面散热量 Qf,以及效率 η=Qf/Qf,ideal。其中 Qf,ideal 表示翅片整个表面均保持根部温度 T0 时的总散热量。
(4) 无翅片时,用 A,hL,hG,d,λ 表示液体至气体的传热系数 K,此处以总传热量 Q=K(TL−TG) 定义 K。再将总热阻 Rt=1/K 表示成各部分热阻之和。
(5) 有翅片时,金属板至气体的传热由根部以外面积 A0 上的传热与表面积 Af 的翅片传热 Qf 相加。求总热阻 Rt,并说明为什么实际翅片设计采用 (3) 定义的翅片效率。
Kai
(1)
断面積 Ac=πR2、周長 P=2πR とする。Qx=−λAcT′ より
Qx−Qx+dx−hGP(T−TG)dx=0,T′′−m2(T−TG)=0,m2=λR2hG.
(2)
T(0)=T0,T′(L)=0 を用いて
T(x)=TG+(T0−TG)cosh(mL)cosh[m(L−x)].
(3)
Qf=−λAcT′(0)=λπR2m(T0−TG)tanh(mL).
Af=2πRL、Qf,ideal=hGAf(T0−TG) なので
η=mLtanh(mL).
(4)
Rt=hLA1+λAd+hGA1,K=Rt−1.
(5)
板面とフィンの放熱経路は並列で、気体側の熱コンダクタンスは hG(A0+ηAf)。よって
Rt=hLA1+λAd+hG(A0+ηAf)1,A0=A−πR2.
