東京大学 工学系研究科 電気系工学専攻 2021年8月実施 問題4 情報工学II

标签：

• 东京大学
• 哈希表
• 比较器电路
• D 触发器

Author

donguri0912, 祭音Myyura

Description

I.

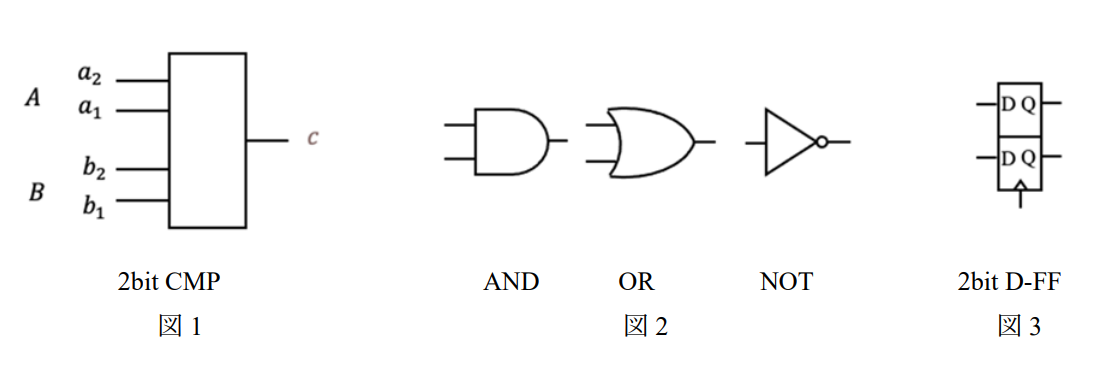

論理回路に関する以下の問に答えよ．$2$bit の正の値 $A = a_2a_1$ と $B = b_2b_1$ を入力とする $2$bit比較器 $CMP$ を設計したい．比較器 $CMP$ は，入力が $A \ge B$ の時 $1$ を,それ以外の時 $0$ を出力 $c$ として出力する回路とする．$2$bit比較器 $CMP$ は，図 $1$ に示す記号で表される．

(1) $a_1$, $b_1$ を入力として，以下に示す $c_1$ を出力する $1$bit比較器 $CMP_1$ の真理値表を書け．

$$c_1 = \left \{ \begin{aligned} 1,\quad a_1 \ge b_1 \\ 0,\quad a_1 < b_1 \\ \end{aligned} \right.$$

(2) 問 (1) に示した $c_1$ と $a_2$, $b_2$ , を入力として，以下に示す $c_2$ を出力する $1$bit比較器 $CMP_2$ の真理値表を書け．

$$c_2 = \left \{ \begin{aligned} &1,\quad a_2 > b_2 \\ &c_1,\quad a_2 = b_2 \\ &0,\quad a_2 < b_2 \\ \end{aligned} \right.$$

(3) 問 (1) および (2) で示した比較器 $CMP_1 , CMP_2$ の回路を組合せることで $2$bit 比較器 $CMP$ を作成することができる. この回路を図 $2$ に示す記号を用いて図示せよ．

次に，$2$bit比較器 $CMP$ を用いて順序回路 $MAX$ を設計したい．$MAX$ は，$2$bit の正の値 $X_1$, $X_2$, $\cdots$ を順に入力すると，入力値の最大値を出力する．以下の手順で $MAX$ の回路を設計せよ．

(4) $2$ bit 比較器 $CMP$ と $2$ bit の $D$ フリップフロップ $(D-FF)$ を用いて，$D-FF$ に $\max(A,B)$ を記録する回路を設計したい．この回路を図 $1$ ，図 $2$ および 図 $3$ の記号を用いて図示せよ．

(5) 問 (4) で設計した回路の入力 $A$ に $X_i$ を, $B$ に $\max(X_1,X_2,\dots,X_{i-1})$ を配線することで，順序回路 $MAX$ を作成できる．順序回路 $MAX$ を図 $1$ ，図 $2$ および図 $3$ の記号を用いて図示せよ．ここで，入力 $B$ の初期値は $00$ であると仮定してよい．

II.

ハッシュテーブルを用いたデータの格納と管理に関する以下の問に答えよ．$N$ 個の要素を持つハッシュテーブル table[N]により正の整数を管理する方法について考える．ここで，正の整数 $x$ をハッシュテーブルに格納する位置を定める際に用いるハッシュ関数を $H(x) = mod(x,N)$ とする．正の整数が同じハッシュ値を持つ場合は，プログラム 1に示すデータ構造 nodeの連結リストにより管理する．

(1) 整数 $\{15, 53, 22, 59, 15, 41, 20\}$ をハッシュ関数を用いて順に $N = 11$ の table[N]に格納した時，ハッシュテーブルの内容を示せ．

(2) プログラム 2 は，正の整数 $x$ をtable[N] に格納する関数 insert(x) を示している．プログラム 2 の空欄を埋めて $C$ 言語のプログラムを完成させよ．

(3) search(x) は，与えられた正の整数 $x$ の値が table[N] に格納されている場合に $1$ を, そうでない場合は $0$ を返す関数とする．関数 search(x) を $C$ 言語で記述せよ．

(4) table[N] に格納されている正の整数 $x$ を削除する関数を記述する際に留意すべき点を数行で述べよ．

/* プログラム1 */
struct node {
    int value;
    struct node *next;
};
struct node *table[N];

/* プログラム2 */
int H(int x) { return(x % N); }
void insert(int x) {
    struct node *new, *check;

    new = (struct node *)malloc(sizeof(struct node));
    new->value = x;
    new->next = NULL;
    check = table[H(x)];

    /* 空欄 */
}

题目描述

I. 回答以下逻辑电路问题。希望设计一个以两位正数 $A=a_2a_1$ 和 $B=b_2b_1$ 为输入的两位比较器 $CMP$。当 $A\ge B$ 时，该电路输出 $c=1$，否则输出 $c=0$。两位比较器 $CMP$ 用图1的符号表示。

(1) 写出一位比较器 $CMP_1$ 的真值表，其输入为 $a_1,b_1$，输出 $c_1$ 满足

$$c_1=\begin{cases}1,&a_1\ge b_1,\\0,&a_1<b_1.\end{cases}$$

(2) 写出一位比较器 $CMP_2$ 的真值表，其输入为第 (1) 问的 $c_1$ 和 $a_2,b_2$，输出 $c_2$ 满足

$$c_2=\begin{cases}1,&a_2>b_2,\\c_1,&a_2=b_2,\\0,&a_2<b_2.\end{cases}$$

(3) 组合第 (1)、(2) 问中的比较器 $CMP_1,CMP_2$，可以构成两位比较器 $CMP$。用图2中的符号画出该电路。

接着希望用两位比较器 $CMP$ 设计时序电路 $MAX$。依次输入两位正数 $X_1,X_2,\ldots$ 时，$MAX$ 输出输入值中的最大值。按以下步骤设计 $MAX$ 的电路。

(4) 希望用两位比较器 $CMP$ 和两位 D 触发器（D-FF）设计一个将 $\max(A,B)$ 存入 D-FF 的电路。用图1、图2、图3中的符号画出该电路。

(5) 将第 (4) 问电路的输入 $A$ 接到 $X_i$，输入 $B$ 接到 $\max(X_1,X_2,\ldots,X_{i-1})$，可以构成时序电路 $MAX$。用图1、图2、图3中的符号画出 $MAX$。可以假设输入 $B$ 的初始值为 $00$。

II. 回答以下使用哈希表存储和管理数据的问题。考虑用具有 $N$ 个元素的哈希表 table[N] 管理正整数的方法。确定正整数 $x$ 在哈希表中存储位置的哈希函数为 $H(x)=\operatorname{mod}(x,N)$。当正整数具有相同哈希值时，用程序1所示数据结构 node 的链表管理。

(1) 当 $N=11$ 时，利用哈希函数依次将整数 $\{15,53,22,59,15,41,20\}$ 存入 table[N]。写出此时哈希表的内容。

(2) 程序2为将正整数 $x$ 存入 table[N] 的函数 insert(x)。填入程序2的空白，完成 C 语言程序。

(3) 若给定正整数 $x$ 的值存储在 table[N] 中，函数 search(x) 返回1，否则返回0。用 C 语言编写 search(x)。

(4) 编写从 table[N] 中删除正整数 $x$ 的函数时，有哪些应注意的事项？用数行说明。

/* 程序1 */
struct node {
    int value;
    struct node *next;
};
struct node *table[N];

/* 程序2 */
int H(int x) { return(x % N); }
void insert(int x) {
    struct node *new, *check;

    new = (struct node *)malloc(sizeof(struct node));
    new->value = x;
    new->next = NULL;
    check = table[H(x)];

    /* 空白 */
}

Kai

I.

(1)

$a_1$	$b_1$	$c_1$
0	0	1
0	1	0
1	0	1
1	1	1

(2)

$c_1$	$a_2$	$b_2$	$c_2$
0	0	0	0
0	0	1	0
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	1
1	1	1	1

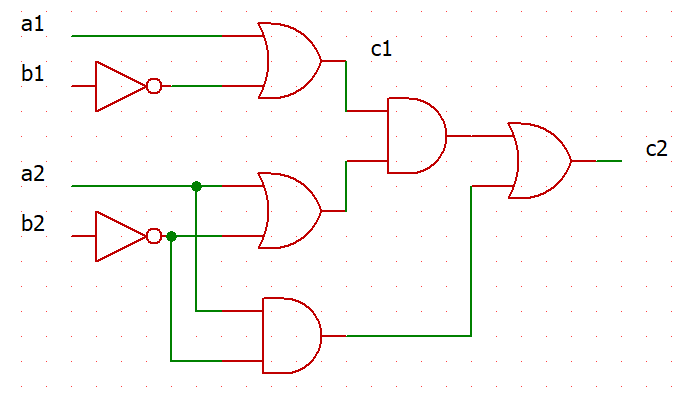

(3)

図の比較器は次の論理式で実現できる（$+$ は OR、積は AND）。

$$c_1=a_1+\overline{b_1}.$$

$$c=c_2=a_2\overline{b_2}+c_1(a_2+\overline{b_2}).$$

上位ビットが等しいときは $c_1$ を、異なるときは $a_2$ を出力する。

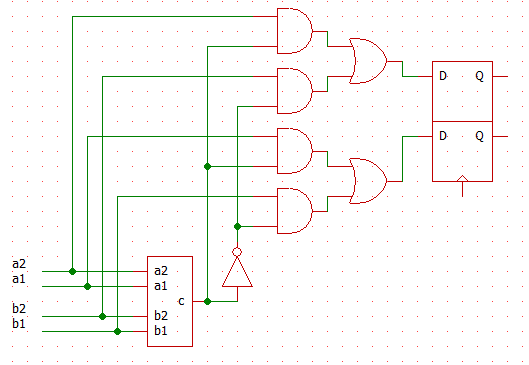

(4)

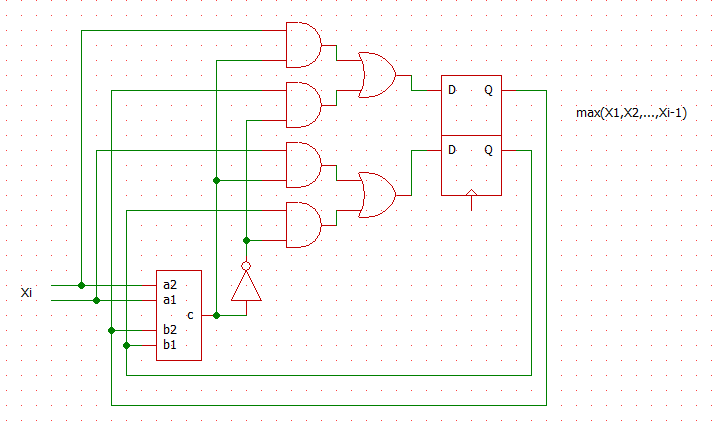

(5)

$D$ フリップフロップへの入力は、各ビット $i=1,2$ について

$$D_i=cA_i+\overline cB_i$$

とする。$c=1$ なら $A$、$c=0$ なら $B$ が保存される。出力 $Q$ を $B$ に戻して初期値を $Q_0=00$ とすれば、各クロックで $Q_i=\max(X_i,Q_{i-1})$ となる。

II.

(1)

Bucket	List from head to tail
0	22 → NULL
1, 2, 3	NULL
4	15 → 59 → 15 → NULL
5, 6, 7	NULL
8	41 → NULL
9	53 → 20 → NULL
10	NULL

正しくは table[4] が $15\to59\to15$ となる。

ハッシュテーブルに一般的な書き方があるわけではないと思うので、書き方はなんでもいいと思う。

(2)

if(check == NULL) {
  table[H(x)] = new;
} else {
  while(check->next != NULL) check = check->next;
  check->next = new;
}

(3)

int search(int x) {
  struct node *check = table[H(x)];
  while(check != NULL) {
    if(check->value == x) return 1;
    check = check->next;
  }
  return 0;
}

(4)

$x$ を格納するノードを消す際、先頭ノードなら table[H(x)]、それ以外なら直前ノードの next を、削除ノードの next につなぎ替える。 その後、削除ノードのメモリを解放する。
