東北大学 工学研究科 電気・情報系 2022年8月実施 基礎科目 問題2 電気回路

Author

蛋黄猫物理 (xhs: 94162357270)

Description

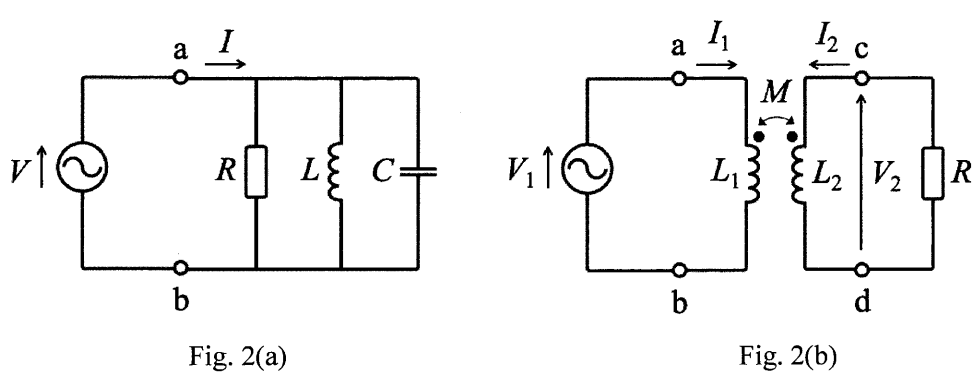

(1) Fig.2(a) に示す回路について, 以下の問に答えよ。交流電源の電圧は VV[V], 角周波数は ω\omega [rad/s] であり, 電源の内部抵抗は無視する。回路を流れる電流は II [A], 抵抗 RR50[Ω]50[\Omega], コイル LL のインダクタンスは 22 [mH], コンデンサ CC のキャパシタンスは 10[μF]10[\mu\text{F}] である。

  • (a) ω=104\omega = 10^4 [rad/s], V=100V = 100 [V] のとき, 端子 a-b 間から見た入力アドミタンス YabY_{ab}, 電流 II の位相差を求めよ。必要に応じて, 関数 tan1\tan^{-1} を用いてよい。

  • (b) ω\omega10010^{0} [rad/s] まで変化させるとき, 電圧 VV を基準とし, 進み位相, 遅れ位相, 同相の言葉を用いて, 電流 II の位相変化を説明せよ。また、共振周波数 f0f_0 を求め, 共振時に抵抗 RR に流れる電流を, V,R,L,CV,R,L,C のうち必要な変数な用いて表わせ。

(2) Fig.2(b) に示す回路について, 以下の問に答えよ。交流電源の電圧は V1V_1[V], 角周波数は ω\omega [rad/s] であり, 電源の内部抵抗は無視する。22 つのコイルの自己インダクタンスは L1,L2L_1,L_2 [H], 相互インダクタンスは MM [H], 負荷抵抗は R[Ω]R[\Omega] である。また、11 次回路側と 22 次回路側の, 端子 a-b 間と端子 c-d 間の電圧はそれぞれ V1,V2V_1,V_2 [V], 流れる電流はそれぞれ I1,I2I_1,I_2 [A] である。

  • (a) 端子 a-b 間からみた入力インピーダンス ZabZ_{ab} を,L1,L2,R,M,ωL_1,L_2,R,M,\omega を用いて表わせ。

  • (b) コイル間の結合係数が 11 のとき, 22 次回路側で消費される電力を求めよ。ただし、V1=100V_1 = 100 [V], ω=106\omega = 10^6 [rad/s], R=10[Ω]R = 10 [\Omega], L1=10[μH]L_1 = 10 [\mu\text{H}], L2=20[μH]L_2 = 20[\mu\text{H}] である。

题目描述

  1. 图 2(a) 为并联 RLC 电路,电源电压与角频率为 V,ωV,\omega,忽略内阻;R=50ΩR=50\,\OmegaL=2mHL=2\,\mathrm{mH}C=10μFC=10\,\mu\mathrm F
    1. ω=104rad/s\omega=10^4\,\mathrm{rad/s}V=100VV=100\,\mathrm V 时,求从 a–b 看入的导纳 YabY_{ab},以及电流 II 相对电压的相位差;
    2. ω\omega100rad/s10^0\,\mathrm{rad/s} 起增大时,用超前、滞后、同相描述 II 相位的变化;求谐振频率 f0f_0,并用必要的 V,R,L,CV,R,L,C 表示谐振时流过 RR 的电流。
  2. 图 2(b) 为两个互感线圈连接负载 RR 的电路,自感为 L1,L2L_1,L_2,互感为 MM,一次、二次侧电压电流为 V1,I1V_1,I_1V2,I2V_2,I_2
    1. L1,L2,R,M,ωL_1,L_2,R,M,\omega 表示从 a–b 看入的输入阻抗 ZabZ_{ab}
    2. 当耦合系数为 1,且
      R=10\,\Omega,\quad L_1=10\,\mu\mathrm H,\quad L_2=20\,\mu\mathrm H,$$ 求二次侧消耗的功率。

考点

  • 并联 RLC 导纳:叠加各支路导纳并由虚部判断相位。
  • 并联谐振:令总电纳虚部为零求谐振频率。
  • 互感电路输入阻抗:使用 T 形等效或耦合回路方程。
  • 理想耦合与变压器关系:由 M2=L1L2M^2=L_1L_2 求电压比与负载功率。

Kai

(1)

(a)

Yab=1R+1jωL+jωC=150120j+0.1j=25j+10j100=150+120jY_{ab} = \frac{1}{R} + \frac{1}{j\omega L} + j\omega C = \frac{1}{50} - \frac{1}{20}j + 0.1j = \frac{2 - 5j + 10j}{100} = \frac{1}{50} + \frac{1}{20}j
I=VYab=100(150+120j)=2+5jI = V \cdot Y_{ab} = 100 \cdot \big(\frac{1}{50} + \frac{1}{20}j\big) = 2 + 5j
arg(I)=tan52\arg(I) = \tan^{-\frac{5}{2}}

(b)

Yab=150+j(105ω12103ω)Y_{ab} = \frac{1}{50} + j \cdot (10^{-5}\omega - \frac{1}{2 \cdot 10^{-3}\omega})
arg(1V)=arg(Yab)=tan150(105ω12103ω)\arg(\frac{1}{V}) = \arg(Y_{ab}) = \tan^{-1}50 \cdot \big(10^{-5} \omega - \frac{1}{2 \cdot 10^{-3}\omega}\big)

一开始相位落后,随着角频率增大逐渐提前,到达共振后,相位开始超前。

共振的时候,同向

105ω12103ω=010^{-5}\omega - \frac{1}{2 \cdot 10^{-3}\omega} = 0
ω0=22104\omega_0 = \frac{\sqrt{2}}{2} \cdot 10^4
f0=ω02π=24π104Hzf_0 = \frac{\omega_0}{2\pi} = \frac{\sqrt{2}}{4\pi} \cdot 10^4 \text{Hz}
I=VRI = \frac{V}{R}

(2)

(a)

T型等效

Zab=jω(L1M)+jωM(jωL2jωM+R)jωL2+RZ_{ab} = j\omega(L_1 - M) + \frac{j\omega M \cdot (j\omega L_2 - j\omega M + R)}{j \omega L_2 + R}

(b)

因为这个电路的特殊性,只有二次回路一侧有电阻,因此电阻消耗的功率就是二次线圈一侧消耗的电功率就是总的电功率(有功功率):

P=Re(VI)=Re(VVZ)=V2Re(1Z)P = Re(V \cdot I^*) = Re(V \cdot \frac{V^*}{Z^*}) = |V|^2 \cdot Re(\frac{1}{Z^*})

处理阻抗即可:

Zab=jω(L1M)+jωM(jωL2jωM+R)jωL2+R=jωL1+jωM(jωM)jωL2+R=jωL1Rω2L1L2+ω2M2jωL2+R\begin{aligned} Z_{ab} &= j\omega(L_1 - M) + \frac{j\omega M \cdot (j\omega L_2 - j\omega M + R)}{j\omega L_2 + R} \\ &= j\omega L_1 + \frac{j\omega M \cdot (-j\omega M)}{j\omega L_2 + R} \\ &= \frac{j\omega L_1 R - \omega^2L_1L_2 + \omega^2M^2}{j\omega L_2 + R} \end{aligned}
Re(1Z)=Re(RjωL2ω2M2ω2L1L2jωL1R)Re(\frac{1}{Z^*}) = Re\bigg(\frac{R - j\omega L_2}{\omega^2M^2 - \omega^2L_1L_2 - j\omega L_1R}\bigg)

代入结合系数为1的条件进行化简:

k=ML1L2=1k = \frac{M}{\sqrt{L_1L_2}} = 1
Re(1Z)=Re(RjωL2jωL1R)=L2L1RRe(\frac{1}{Z^*}) = Re\bigg(\frac{R - j\omega L_2}{-j\omega L_1 R}\bigg) = \frac{L_2}{L_1R}
P=V2Re(1Z)=V2L2L1R=104210=2000P = |V|^2 \cdot Re(\frac{1}{Z^*}) = |V|^2 \cdot \frac{L_2}{L_1R} = 10^4 \cdot \frac{2}{10} = 2000

别解,利用理想变压器特性:

需要熟练的额外知识点:

结合系数为1就是理想变压器

理想变压器的电压比平方等于电感比(圈数比):

V2V=L2L1=2\frac{V_2}{V} = \sqrt\frac{L_2}{L_1} = \sqrt{2}
P=V22R=2V2R=2000P = \frac{V_2^2}{R} = \frac{2V^2}{R} = 2000
