東北大学 工学研究科 電気・情報系 2020年8月実施 基礎科目 問題2 電気回路
Author
蛋黄猫物理 (xhs: 94162357270)
Description

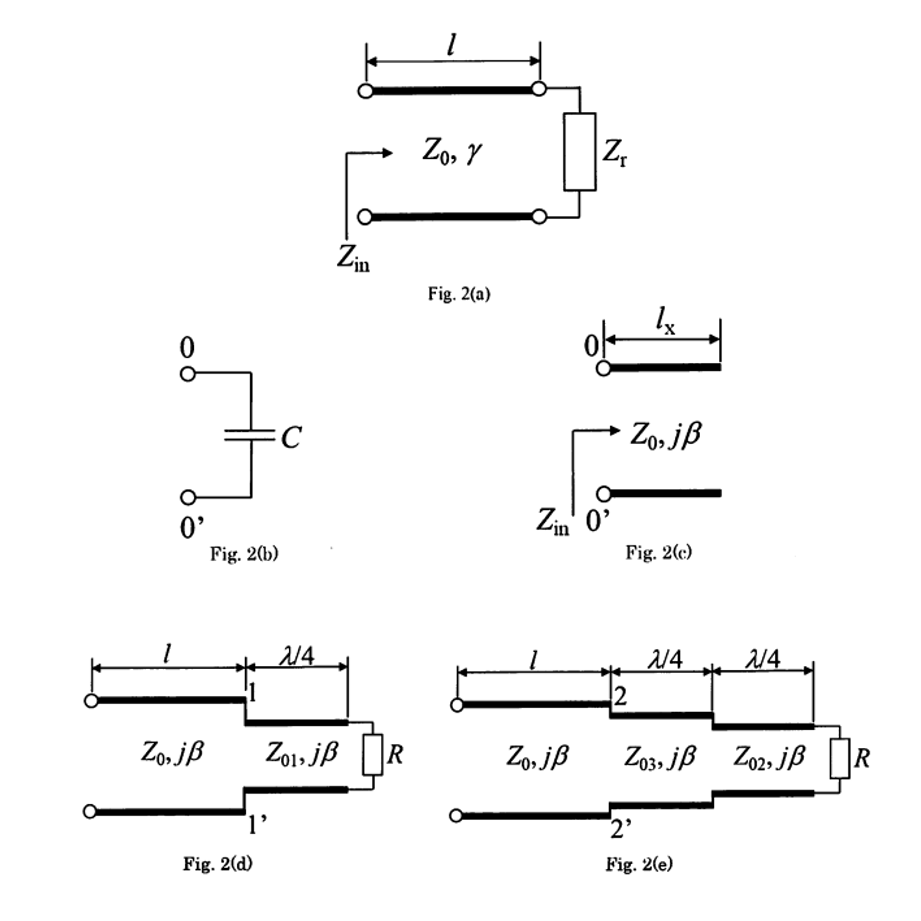

(1) Fig.2(a) に示す損失のある分布に定数線路(特性インピーダンス Z0, 伝送定数 γ, 長さ l) が負荷インピーダンス Zr で終端されている際のインピーダンス Zin を求めよ。ただし、γ は複素数である。また上記分布定数線路が無損失分布定数線路(位相定数 β) である場合、同様に負荷インピーダンス Zr で終端されている際のインピーダンス Zin を求めよ。
(2) Fig.2(b) に示すコンデンサ(静電容量 C)のインピーダンスと Fig.2(c) に示す終端開放の無損失分布定数線路(特性インピーダンス Z0 ,位相定数 β) のインピーダンス Zin が等しいとして、線路長 lx を求めよ。ただし入力端子(0-0')に接続される正弦波交流電源の角周波数を ω とする。
(3) Fig.2(d) に示すように、1 段の 1/4 波長無損失分布定数線路(特性インピーダンス Z01 ,位相定数 β)を無損失分布定数線路(特性インピーダンス Z0 ,位相定数 β, 長さ l)と負荷抵抗(実数 R)との間に挿入することによう接続点(1-1')におけるインピーダンスを整合したい。Z01,Z0,R の関係式お導け。
(4) Fig.2(e) に示すように、2 段の 1/4 波長無損失線路(特性インピーダンス Z02,Z03 ,位相定数 β)を無損失分布定数線路(特性インピーダンス Z0 ,位相定数 β, 長さ l)と負荷抵抗(実数 R)との間に挿入することによう接続点(2-2')におけるインピーダンスを整合したい。Z02,Z03,Z0,R の関係式を導け。また負荷抵抗 R と特性インピーダンス Z0 が大きく異なる場合に、1/4 波長無損失線路の段数を増やすことによる効果をスミスチャート等を参考にして説明せよ。
题目描述
根据图 2 回答下列传输线问题。
- 长度为 l、特性阻抗为 Z0、传播常数为复数 γ 的有损传输线以负载 Zr 终端。求输入阻抗 Zin;再令线路无损、相位常数为 β,写出相应公式。
- 令电容 C 的阻抗等于一段终端开路的无损传输线的输入阻抗。线路特性阻抗为 Z0、相位常数为 β,输入正弦源角频率为 ω。求所有可行线长 lx。
- 在特性阻抗 Z0 的无损线与实负载 R 之间插入一段特性阻抗为 Z01 的四分之一波长无损线,使连接点 (1–1′) 匹配。推导 Z01,Z0,R 的关系。
- 改为串联两段四分之一波长线,特性阻抗分别为 Z02,Z03,使连接点 (2–2′) 匹配。推导 Z02,Z03,Z0,R 的关系;并结合 Smith 图说明当 R 与 Z0 相差很大时,增加变换段数的作用。
Kai
(1)
传输线上电压和电流的一般解可以写作:
VIZin=V+e−γx+V−e+γx=Z0V+e−γx−Z0V−e+γx=I(0)V(0)=Z0V+−V−V++V−
终端反射率决定了两个方向传播的波动的振幅之比:
Zr=I(l)V(l)=Z0V+e−γl−Z0V−e+γlV+e−γl+V−e+γl
有损的时候指数因子不但包含延迟还有衰减,不能随意消除:
Z0Zr=V+−V−e2γlV++V−e2γl
(Z0Zr−1)V+=(Z0Zr+1)V−e2γl
r=V+V−=Z0Zr+1Z0Zr−1⋅e−2γl=Zr+Z0Zr−Z0⋅e−2γl
其中:
Zin=Z0V+−V−V++V−=Z01−r1+r=Z01−Zr+Z0Zr−Z0⋅e−2γl1+Zr+Z0Zr−Z0⋅e−2γl=Z0(Zr+Z0)eγl−(Zr−Z0)⋅e−γl(Zr+Z0)eγl+(Zr−Z0)⋅e−γl=Z0⋅Zrsinhγl+Z0coshγlZrcoshγl+Z0sinhγl=Z0⋅Z0+Zrtanh(γl)Zr+Z0tanh(γl)
无损的时候做以下的替换即可:
γ=α+jβ,α=0
tanh(jβl)=ejβl+e−jβlejβl−e−jβl=jtan(βl)
Zin=Z0⋅Z0+jZrtan(βl)Zr+jZ0tan(βl)
(2)
Zin=Z0⋅Z0+jZrtan(βl)Zr+jZ0tan(βl)=Z0⋅jtan(βl)1=jωC1
无损传输线的特性阻抗是一个实数:
tanβlZ0=ωC1
l=β1⋅arctan(ωCZ0)
最小的可能长度由上式确定 lm
由于周期性,
βlm+kπ=βlx
lx=lm+βkπ,k=0,1,2,…
这些长度的线都可以满足题设
(3)
使得11'端口的输入阻抗为前一段的特性阻抗即可:
Zin=Z01⋅Z01+jRtan(βl)R+jZ01tan(βl)=Z0
β=λ2π
β⋅4λ=2π
Zin=RZ012=Z0
(4)
连续利用(3)的结论:
R2=RZ022
Z0=R2Z032=Z022Z032⋅R

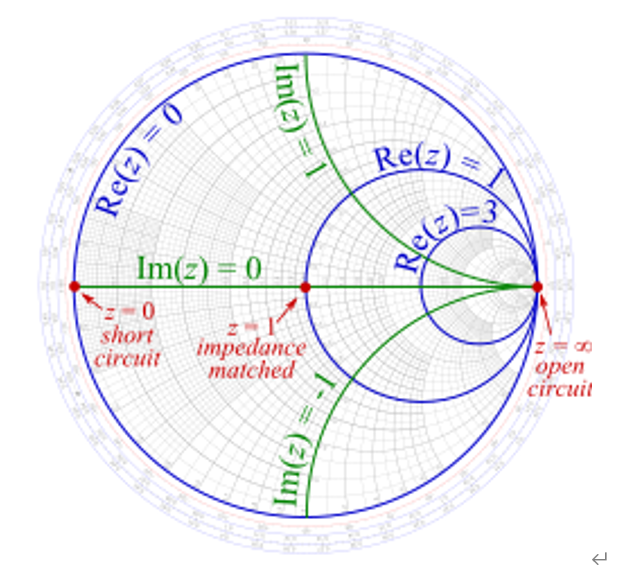

在设计频率处,一段和多段四分之一波长线均可实现零反射。Smith 图中,沿无损线向源端移动时,反射系数按 Γin=ΓLe−2jβl 顺时针转动;四分之一波长对应 180∘。
若合理选择各段特性阻抗,使阻抗逐级变化,可减小相邻段的阻抗突变,并利用各界面反射的相位关系,在一段频带内降低输入反射,从而扩大匹配带宽。带宽取决于各段的具体设计,不能由 Smith 图中曲线围成的面积判断,也不能仅由“段数增加”保证。
