九州大学 工学府 機械系専攻 2014年8月実施 材料力学 問2

标签：

• 九州大学
• 梁的挠度
• 变形协调

Author

祭音Myyura (refined with GPT 6 Astra)

Description

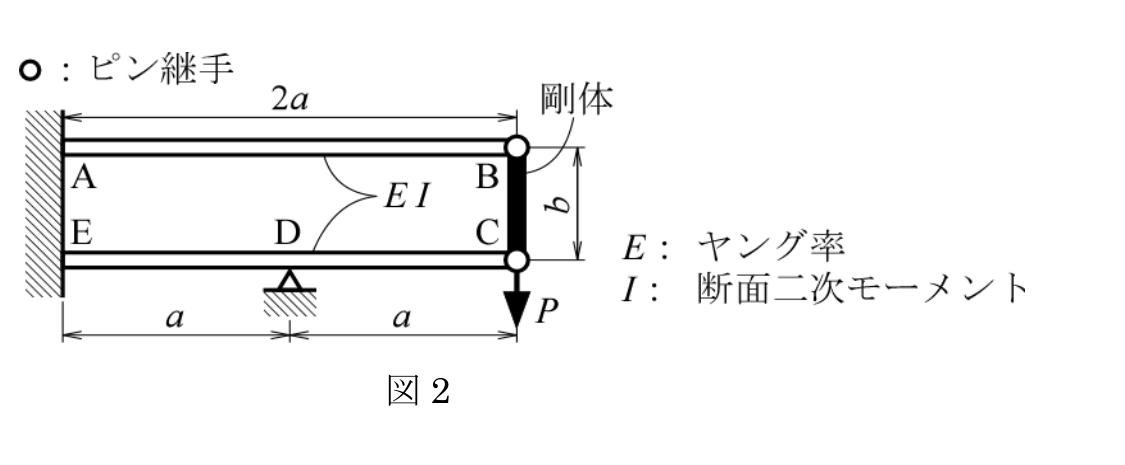

図2の構造は、点 A と点 E で壁に固定され、また点 D で単純支持されている。次の各問に答えよ。（40点）

(1) 支点 D の抗力 $R_D$ を求めよ。

(2) 着力点 C の変位 $\delta_C$ を求めよ。

図中、AB の長さは $2a$、ED と DC の長さは各 $a$、BC は長さ $b$ の剛体で、B と C はピン継手である。C に下向きの荷重 $P$ が作用する。$E$ はヤング率、$I$ は断面二次モーメントである。

题目描述

图2所示结构在 A、E 两点固定于墙壁，并在 D 点简支。回答下列问题。（40分）

(1) 求 D 支点的反力 $R_D$。

(2) 求载荷作用点 C 的位移 $\delta_C$。

图中 AB 长 $2a$，ED 与 DC 各长 $a$，BC 为长 $b$ 的刚杆，B、C 为铰接点。C 点承受向下的载荷 $P$。$E$ 为杨氏模量，$I$ 为截面二次矩。

Kai

剛体棒 BC は二力部材なので、上下のはりの先端には鉛直方向の力だけを伝える。上梁 B に伝わる下向き荷重を $Q$ とすれば、下梁 C の正味荷重は $P-Q$ である。

(1)

下梁の D の下向き変位は、重ね合わせから

$$\delta_D=\frac{5(P-Q)a^3}{6EI}-\frac{R_Da^3}{3EI}=0.$$

よって

$$R_D=\frac52(P-Q).$$

下梁 C の変位と上梁 B の変位は

$$\begin{gathered} \delta_C=\frac{8(P-Q)a^3}{3EI}-\frac{5R_Da^3}{6EI}\\ =\frac{7(P-Q)a^3}{12EI}, \end{gathered}$$

$$\delta_B=\frac{8Qa^3}{3EI}.$$

BC の長さが変わらないので $\delta_B=\delta_C$。したがって

$$32Q=7(P-Q),\qquad Q=\frac{7P}{39}.$$

これを反力の式に代入して

$$\boxed{R_D=\frac{80P}{39}\quad\text{（上向き）}}.$$

(2)

$$\boxed{\delta_C=\delta_B =\frac{56Pa^3}{117EI}\quad\text{（下向き）}}.$$
