九州大学 システム情報科学府 情報理工学専攻・電気電子工学専攻 2021年8月実施 電気回路
Author
Zero
Description
出典:九州大学公式問題 。
【問 1】

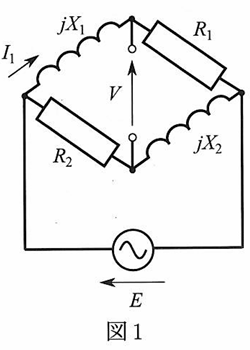

図 1 1 1 に示す回路において, 電流 I 1 I_1 I 1 と電圧 E E E の位相差が arg ( E I 1 ) = π 6 , ∣ E I 1 ∣ = 2 \arg(\frac{E}{I_1}) = \frac{\pi}{6},\big|\frac{E}{I_1}\big| = 2 arg ( I 1 E ) = 6 π , I 1 E = 2 である。以下の問いに答えよ。なお, コイルの相互インダクタンスは無視する。
(1) R 1 R_1 R 1 および X 1 X_1 X 1 を求めよ。
(2) ∣ V E ∣ = 1 \big|\frac{V}{E}\big| = 1 E V = 1 となるときの arg ( V E ) \arg(\frac{V}{E}) arg ( E V ) を求めよ。
【問 2】
図 2 2 2 の回路について, 以下の問いに答えよ。

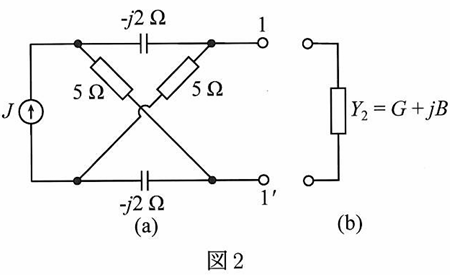

(1) 図 2 ( a ) 2(a) 2 ( a ) において, 端子対 1 − 1 ′ 1-1' 1 − 1 ′ より左側をみたときのアドミタンス Y 1 Y_1 Y 1 を求めよ。
(2) 図 2 ( a ) 2(a) 2 ( a ) の端子対 1 − 1 ′ 1-1' 1 − 1 ′ に図 2 ( b ) 2(b) 2 ( b ) に示すアドミタンス Y 2 = G + j B Y_2 = G + jB Y 2 = G + j B を接続したとする。コンダクタンス G ( > 0 ) G(>0) G ( > 0 ) およびサセプタンス B B B は可変とする。アドミタンス Y 2 Y_2 Y 2 における最大消費電力 P P P を最大とする G G G および B B B を求めよ。また, このときの消費電力 P P P の最大値を求めよ。
【問 3】

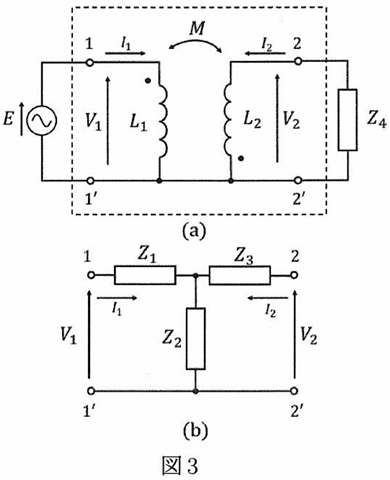

図 3 3 3 の回路において, 以下の問いに答えよ。ただし, 電源電圧 E E E の角周波数を ω , L 1 \omega,L_1 ω , L 1 と L 2 L_2 L 2 を自己インダクタンス, M ( > 0 ) M(>0) M ( > 0 ) を相互インダクタンスとする。
(1) 図 3 ( b ) 3(b) 3 ( b ) の回路が図 3 ( a ) 3(a) 3 ( a ) の点線で囲まれた 2 2 2 端子対回路を等価なとき, インピーダンス Z 1 , Z 2 Z_1,Z_2 Z 1 , Z 2 と Z 3 Z_3 Z 3 を L 1 , L 2 , M L_1,L_2,M L 1 , L 2 , M を使ってそれぞれ表せ。
(2) 図 3 ( a ) 3(a) 3 ( a ) の端子対 1 − 1 ′ 1-1' 1 − 1 ′ から右側を見た入力インピーダンス Z Z Z を求めよ。
【問 4】

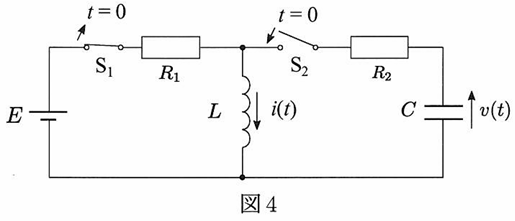

図 4 4 4 の回路で t = 0 t = 0 t = 0 でスイッチ S 1 S_1 S 1 を開くと同時にスイッチ S 2 S_2 S 2 を閉じたとする。E = 2 V , C = 1 F , L = 1 H , R 1 = 2 Ω , R 2 = 1 Ω E = 2\text{ V},C = 1\text{ F},L = 1\text{ H},R_1 = 2\ \Omega,R_2 = 1\ \Omega E = 2 V , C = 1 F , L = 1 H , R 1 = 2 Ω , R 2 = 1 Ω の場合に関して, 以下の問いに答えよ。ただし, v ( 0 ) = 1 V v(0) = 1\text{ V} v ( 0 ) = 1 V であり, t = 0 t = 0 t = 0 で回路は定常状態であったとする。
(1) i ( 0 ) i(0) i ( 0 ) を求めよ。
(2) v ( t ) ( t ≥ 0 ) v(t)(t \ge 0) v ( t ) ( t ≥ 0 ) を求めよ。
题目描述
【问题 1】在图 1 电路 中,电流 I 1 I_1 I 1 与电压 E E E 满足
arg ( E / I 1 ) = π 6 , ∣ E / I 1 ∣ = 2. \arg(E/I_1)=\frac{\pi}{6},\qquad |E/I_1|=2. arg ( E / I 1 ) = 6 π , ∣ E / I 1 ∣ = 2.
忽略线圈间的互感。回答:
求 R 1 , X 1 R_1,X_1 R 1 , X 1 。
当 ∣ V / E ∣ = 1 |V/E|=1 ∣ V / E ∣ = 1 时,求 arg ( V / E ) \arg(V/E) arg ( V / E ) 。
【问题 2】对图 2 电路 ,回答:
在图 2(a) 中,求从端口 1 − 1 ′ 1-1' 1 − 1 ′ 向左看入的导纳 Y 1 Y_1 Y 1 。
在图 2(a) 的端口 1 − 1 ′ 1-1' 1 − 1 ′ 接入图 2(b) 所示的导纳
Y 2 = G + j B Y_2=G+jB Y 2 = G + j B ,其中电导 G > 0 G>0 G > 0 与电纳 B B B 均可调。求使
Y 2 Y_2 Y 2 消耗功率 P P P 最大的 G , B G,B G , B ,并求该最大功率。
【问题 3】对图 3 耦合线圈电路 ,电源电压 E E E 的角频率为 ω \omega ω ;L 1 , L 2 L_1,L_2 L 1 , L 2 为自感,M > 0 M>0 M > 0 为互感。回答:
若图 3(b) 与图 3(a) 虚线框内的二端口网络等效,分别用
L 1 , L 2 , M L_1,L_2,M L 1 , L 2 , M 表示 Z 1 , Z 2 , Z 3 Z_1,Z_2,Z_3 Z 1 , Z 2 , Z 3 。
求从图 3(a) 端口 1 − 1 ′ 1-1' 1 − 1 ′ 向右看入的输入阻抗 Z Z Z 。
【问题 4】在图 4 开关电路 中,t = 0 t=0 t = 0 时同时断开 S 1 S_1 S 1 、闭合 S 2 S_2 S 2 。已知
E = 2 V , C = 1 F , L = 1 H , R 1 = 2 Ω , R 2 = 1 Ω , E=2\,\mathrm V,\quad C=1\,\mathrm F,\quad L=1\,\mathrm H,\quad
R_1=2\,\Omega,\quad R_2=1\,\Omega, E = 2 V , C = 1 F , L = 1 H , R 1 = 2 Ω , R 2 = 1 Ω ,
并且 v ( 0 ) = 1 V v(0)=1\,\mathrm V v ( 0 ) = 1 V ,t = 0 t=0 t = 0 前电路处于稳态。回答:
求 i ( 0 ) i(0) i ( 0 ) 。
求 v ( t ) v(t) v ( t ) (t ≥ 0 t\ge0 t ≥ 0 )。
Kai
【問 1】
arg ( E I 1 ) = π 6 \arg(\frac{E}{I_1}) = \frac{\pi}{6} arg ( I 1 E ) = 6 π
e j π 6 = cos π 6 + j sin π 6 = 1 2 ( 3 + j ) ⇔ Re ( E I 1 ) : Im ( E I 1 ) = 3 : 1 3 Im ( E I 1 ) = Re ( E I 1 ) \begin{align}
e^{j\frac{\pi}{6}} &= \cos\frac{\pi}{6} + j\sin\frac{\pi}{6} \notag\\
&= \frac{1}{2}(\sqrt{3} + j) \notag\\
\Leftrightarrow &\text{Re}(\frac{E}{I_1}):\operatorname{Im}(\frac{E}{I_1}) = \sqrt{3}:1 \notag\\
&\sqrt{3}\operatorname{Im}(\frac{E}{I_1}) = \text{Re}(\frac{E}{I_1}) \tag{A}
\end{align} e j 6 π ⇔ = cos 6 π + j sin 6 π = 2 1 ( 3 + j ) Re ( I 1 E ) : Im ( I 1 E ) = 3 : 1 3 Im ( I 1 E ) = Re ( I 1 E ) ( A )
(1)
E I 1 = R 1 + j X 1 \frac{E}{I_1} = R_1 + jX_1 I 1 E = R 1 + j X 1
∣ E I 1 ∣ = 2 ⇔ R 1 2 + X 1 2 = 2 R 1 2 + X 1 2 = 4 \begin{align}
\bigg|\frac{E}{I_1}\bigg| = 2 \Leftrightarrow &\sqrt{R_1^2 + X_1^2} = 2 \notag \\
&R_1^2 + X_1^2 = 4 \tag{\textcircled{1}}
\end{align} I 1 E = 2 ⇔ R 1 2 + X 1 2 = 2 R 1 2 + X 1 2 = 4 ( 1 ◯ )
(A) より、
R 1 = 3 X 1 \begin{align}
R_1 = \sqrt{3}X_1 \tag{\textcircled{2}}
\end{align} R 1 = 3 X 1 ( 2 ◯ )
①、② より、
R 1 = 3 , X 1 = 1 R_1 = \sqrt{3},X_1 = 1 R 1 = 3 , X 1 = 1
(2)

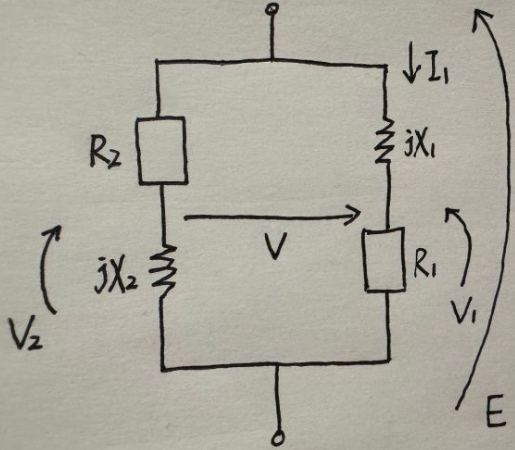

図 a a a ように V 1 , V 2 V_1,V_2 V 1 , V 2 を置くと、
V = V 1 − V 2 = R 1 R 1 + j X 1 E − j X 2 R 2 + j X 2 E V E = R 1 ( R 2 + j X 2 ) − j X 2 ( R 1 + j X 1 ) ( R 1 + j X 1 ) ( R 2 + j X 2 ) = R 1 R 2 + X 1 X 2 R 1 R 2 − X 1 X 2 + j ( R 1 X 2 + R 2 X 1 ) \begin{aligned}
V &= V_1 - V_2 \\
&= \frac{R_1}{R_1 + jX_1}E - \frac{jX_2}{R_2 + jX_2}E \\
\frac{V}{E} &= \frac{R_1(R_2 + jX_2) - jX_2(R_1 + jX_1)}{(R_1 + jX_1)(R_2 + jX_2)} \\
&= \frac{R_1R_2 + X_1X_2}{R_1R_2 - X_1X_2 + j(R_1X_2 + R_2X_1)}
\end{aligned} V E V = V 1 − V 2 = R 1 + j X 1 R 1 E − R 2 + j X 2 j X 2 E = ( R 1 + j X 1 ) ( R 2 + j X 2 ) R 1 ( R 2 + j X 2 ) − j X 2 ( R 1 + j X 1 ) = R 1 R 2 − X 1 X 2 + j ( R 1 X 2 + R 2 X 1 ) R 1 R 2 + X 1 X 2
R 1 = 3 , X 1 = 1 R_1 = \sqrt{3},X_1 = 1 R 1 = 3 , X 1 = 1 より、
V E = 3 R 2 + X 2 3 R 2 − X 2 + j ( R 2 + 3 X 2 ) = ( 3 R 2 + X 2 ) [ ( 3 R 2 − X 2 ) − j ( R 2 + 3 X 2 ) ] ( 3 R 2 − X 2 ) 2 + ( R 2 + 3 X 2 ) 2 = 3 R 2 + X 2 4 ( R 2 2 + X 2 2 ) [ ( 3 R 2 − X 2 ) − j ( R 2 + 3 X 2 ) ] \begin{align}
\frac{V}{E} &= \frac{\sqrt{3}R_2 + X_2}{\sqrt{3}R_2 - X_2 + j(R_2 + \sqrt{3}X_2)} \notag \\
&= \frac{(\sqrt{3}R_2 + X_2)[(\sqrt{3}R_2 - X_2) - j(R_2 + \sqrt{3}X_2)]}{(\sqrt{3}R_2 - X_2)^2 + (R_2 + \sqrt{3}X_2)^2} \notag \\
&= \frac{\sqrt{3}R_2 + X_2}{4(R_2^2 + X_2^2)}[(\sqrt{3}R_2 - X_2) - j(R_2 + \sqrt{3}X_2)] \tag{\textcircled{3}}
\end{align} E V = 3 R 2 − X 2 + j ( R 2 + 3 X 2 ) 3 R 2 + X 2 = ( 3 R 2 − X 2 ) 2 + ( R 2 + 3 X 2 ) 2 ( 3 R 2 + X 2 ) [( 3 R 2 − X 2 ) − j ( R 2 + 3 X 2 )] = 4 ( R 2 2 + X 2 2 ) 3 R 2 + X 2 [( 3 R 2 − X 2 ) − j ( R 2 + 3 X 2 )] ( 3 ◯ )
∣ V E ∣ = 1 \left|\frac{V}{E}\right| = 1 E V = 1 より、
3 R 2 + X 2 4 ( R 2 2 + X 2 2 ) ( 3 R 2 − X 2 ) 2 + ( R 2 + 3 X 2 ) 2 = 1 \frac{\sqrt{3}R_2 + X_2}{4(R_2^2 + X_2^2)}\sqrt{(\sqrt{3}R_2 - X_2)^2 + (R_2 + \sqrt{3}X_2)^2} = 1 4 ( R 2 2 + X 2 2 ) 3 R 2 + X 2 ( 3 R 2 − X 2 ) 2 + ( R 2 + 3 X 2 ) 2 = 1
3 R 2 + X 2 2 R 2 2 + X 2 2 = 1 ( R 2 − 3 X 2 ) 2 = 0 R 2 = 3 X 2 \begin{aligned}
\frac{\sqrt{3}R_2 + X_2}{2\sqrt{R_2^2 + X_2^2}} &= 1 \\
(R_2 - \sqrt{3}X_2)^2 &= 0 \\
R_2 & = \sqrt{3}X_2
\end{aligned} 2 R 2 2 + X 2 2 3 R 2 + X 2 ( R 2 − 3 X 2 ) 2 R 2 = 1 = 0 = 3 X 2
③ に R 2 = 3 X 2 R_2=\sqrt3X_2 R 2 = 3 X 2 を代入すると、
V E = 4 X 2 2 X 2 + j 2 3 X 2 = 1 2 − j 3 2 = e − j π / 3 . \frac VE=\frac{4X_2}{2X_2+j2\sqrt3X_2}
=\frac12-j\frac{\sqrt3}{2}=e^{-j\pi/3}. E V = 2 X 2 + j 2 3 X 2 4 X 2 = 2 1 − j 2 3 = e − jπ /3 .
したがって arg ( V / E ) = − π / 3 \arg(V/E)=-\pi/3 arg ( V / E ) = − π /3 である。
【問 2】
(1)

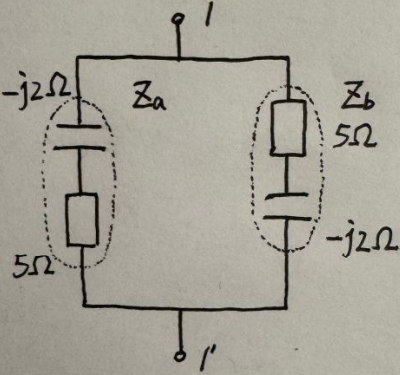

Z a = Z b Z 1 = Z a Z b Z a + Z b = 1 2 Z a = 1 2 ( 5 − j 2 ) \begin{align}
Z_a &= Z_b \notag \\
Z_1 &= \frac{Z_aZ_b}{Z_a + Z_b} = \frac{1}{2}Z_a \notag \\
&= \frac{1}{2}(5 - j2) \tag{\textcircled{1}} \\
\end{align} Z a Z 1 = Z b = Z a + Z b Z a Z b = 2 1 Z a = 2 1 ( 5 − j 2 ) ( 1 ◯ )
Y 1 = 1 Z 1 = 2 5 − j 2 = 2 ⋅ 5 + j 2 29 = 2 29 ( 5 + j 2 ) S \begin{aligned}
Y_1 = \frac{1}{Z_1} &= \frac{2}{5 - j2} \\
&= 2 \cdot \frac{5 + j2}{29} \\
&= \frac{2}{29}(5 + j2)\,\mathrm{S}
\end{aligned} Y 1 = Z 1 1 = 5 − j 2 2 = 2 ⋅ 29 5 + j 2 = 29 2 ( 5 + j 2 ) S
(2)
電流源を開放したときの出力インピーダンスは
Z t h = 5 − j 2 2 , Y 1 = 10 + j 4 29 . Z_{\rm th}=\frac{5-j2}{2},\qquad
Y_1=\frac{10+j4}{29}. Z th = 2 5 − j 2 , Y 1 = 29 10 + j 4 .
負荷を外し、電流源下端を基準電位とする。電流源の電流は等しいインピーダンス 5 − j 2 5-j2 5 − j 2 の二枝に J / 2 J/2 J /2 ずつ分かれる。
端子 1 1 1 の電位は 5 J / 2 5J/2 5 J /2 、端子 1 ′ 1' 1 ′ の電位は − j J -jJ − j J なので、
V t h = 5 + j 2 2 J . V_{\rm th}=\frac{5+j2}{2}J. V th = 2 5 + j 2 J .
したがって Norton 電流は
J N = V t h / Z t h = ( 5 + j 2 ) J / ( 5 − j 2 ) J_{\rm N}=V_{\rm th}/Z_{\rm th}=(5+j2)J/(5-j2) J N = V th / Z th = ( 5 + j 2 ) J / ( 5 − j 2 ) であり、∣ J N ∣ = ∣ J ∣ |J_{\rm N}|=|J| ∣ J N ∣ = ∣ J ∣ である。
負荷電圧とその平均消費電力は、実効値フェーザを用いて
V = J N Y 1 + G + j B , P = G ∣ J ∣ 2 ( G + 10 / 29 ) 2 + ( B + 4 / 29 ) 2 . V=\frac{J_{\rm N}}{Y_1+G+jB},\qquad
P=\frac{G|J|^2}{(G+10/29)^2+(B+4/29)^2}. V = Y 1 + G + j B J N , P = ( G + 10/29 ) 2 + ( B + 4/29 ) 2 G ∣ J ∣ 2 .
まず B = − 4 / 29 B=-4/29 B = − 4/29 により分母の虚部を打ち消す。その後
( G + 10 / 29 ) 2 ≥ 4 G ( 10 / 29 ) (G+10/29)^2\ge4G(10/29) ( G + 10/29 ) 2 ≥ 4 G ( 10/29 ) より、等号条件は G = 10 / 29 G=10/29 G = 10/29 である。
よって
G = 10 29 S , B = − 4 29 S , P max = 29 40 ∣ J ∣ 2 W . \boxed{G=\frac{10}{29}\,\mathrm S,\qquad B=-\frac4{29}\,\mathrm S},
\qquad
\boxed{P_{\max}=\frac{29}{40}|J|^2\,\mathrm W}. G = 29 10 S , B = − 29 4 S , P m a x = 40 29 ∣ J ∣ 2 W .
これは Y 2 = Y 1 ∗ Y_2=Y_1^* Y 2 = Y 1 ∗ 、すなわち Z 2 = Z t h ∗ = ( 5 + j 2 ) / 2 Z_2=Z_{\rm th}^*=(5+j2)/2 Z 2 = Z th ∗ = ( 5 + j 2 ) /2 とする共役整合に一致する。
【問 3】
(1)
{ V 1 = j ω L 1 I 1 − j ω M I 2 V 2 = − j ω M I 1 + j ω L 2 I 2 \left \{
\begin{aligned}
&V_1 = j\omega L_1I_1 - j\omega MI_2 \\
&V_2 = -j\omega MI_1 + j\omega L_2I_2
\end{aligned}
\right. { V 1 = jω L 1 I 1 − jω M I 2 V 2 = − jω M I 1 + jω L 2 I 2
( V 1 V 2 ) = j ω ( L 1 − M − M L 2 ) ( I 1 I 2 ) \begin{pmatrix}
V_1 \\ V_2
\end{pmatrix} = j\omega
\begin{pmatrix}
L_1 & -M \\
-M & L_2 \\
\end{pmatrix}
\begin{pmatrix}
I_1 \\ I_2
\end{pmatrix} ( V 1 V 2 ) = jω ( L 1 − M − M L 2 ) ( I 1 I 2 )
( V 1 V 2 ) = ( Z 1 + Z 2 Z 2 Z 2 Z 2 + Z 3 ) ( I 1 I 2 ) \begin{pmatrix}
V_1 \\ V_2
\end{pmatrix} =
\begin{pmatrix}
Z_1 + Z_2 & Z_2 \\
Z_2 & Z_2 + Z_3 \\
\end{pmatrix}
\begin{pmatrix}
I_1 \\ I_2
\end{pmatrix} ( V 1 V 2 ) = ( Z 1 + Z 2 Z 2 Z 2 Z 2 + Z 3 ) ( I 1 I 2 )
各行列成分を比較する。Z i Z_i Z i はインダクタンスではなくインピーダンスなので、j ω j\omega jω を含めて
Z 1 = j ω ( L 1 + M ) , Z 2 = − j ω M , Z 3 = j ω ( L 2 + M ) . \boxed{Z_1=j\omega(L_1+M),\quad Z_2=-j\omega M,\quad Z_3=j\omega(L_2+M)}. Z 1 = jω ( L 1 + M ) , Z 2 = − jω M , Z 3 = jω ( L 2 + M ) .
(2)
負荷では V 2 = − Z 4 I 2 V_2=-Z_4I_2 V 2 = − Z 4 I 2 であるから、
− Z 4 I 2 = − j ω M I 1 + j ω L 2 I 2 , I 2 = j ω M Z 4 + j ω L 2 I 1 . -Z_4I_2=-j\omega MI_1+j\omega L_2I_2,
\qquad
I_2=\frac{j\omega M}{Z_4+j\omega L_2}I_1. − Z 4 I 2 = − jω M I 1 + jω L 2 I 2 , I 2 = Z 4 + jω L 2 jω M I 1 .
従って、図3(a)の入力インピーダンスは
Z = V 1 I 1 = j ω L 1 + ω 2 M 2 Z 4 + j ω L 2 . \boxed{
Z=\frac{V_1}{I_1}
=j\omega L_1+\frac{\omega^2M^2}{Z_4+j\omega L_2}
}. Z = I 1 V 1 = jω L 1 + Z 4 + jω L 2 ω 2 M 2 .
同じ結果は T 形等価回路から
Z = Z 1 + Z 2 − Z 2 2 / ( Z 2 + Z 3 + Z 4 ) Z=Z_1+Z_2-Z_2^2/(Z_2+Z_3+Z_4) Z = Z 1 + Z 2 − Z 2 2 / ( Z 2 + Z 3 + Z 4 ) としても得られる。
【問 4】
切替直前に回路は定常状態にあり、電流の連続性から i ( 0 ) = i ( 0 − ) = i ( 0 + ) i(0)=i(0^-)=i(0^+) i ( 0 ) = i ( 0 − ) = i ( 0 + ) である。
(1)

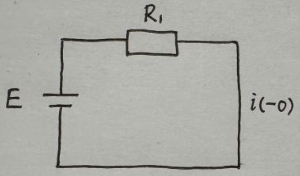

i ( − 0 ) = E R 1 = 2 2 = 1 i(-0) = \frac{E}{R_1} = \frac{2}{2} = 1 i ( − 0 ) = R 1 E = 2 2 = 1
∴ i ( 0 ) = 1 [ A ] \therefore i(0) = 1[\text{A}] ∴ i ( 0 ) = 1 [ A ]
(2)
スイッチ切替後、電流 i i i はコンデンサの正極から抵抗・コイルへ流れる。
したがって、C = 1 C=1 C = 1 より i = − v ′ i=-v' i = − v ′ である。Kirchhoff の電圧則は
v = R 2 i + L i ′ = i + i ′ . v=R_2i+Li'=i+i'. v = R 2 i + L i ′ = i + i ′ .
両式から、受動 RLC 回路の自然応答は
v ′ ′ + v ′ + v = 0 , v ( 0 ) = 1 , v ′ ( 0 ) = − i ( 0 ) = − 1. v''+v'+v=0,\qquad v(0)=1,\quad v'(0)=-i(0)=-1. v ′′ + v ′ + v = 0 , v ( 0 ) = 1 , v ′ ( 0 ) = − i ( 0 ) = − 1.
特性根は ( − 1 ± j 3 ) / 2 (-1\pm j\sqrt3)/2 ( − 1 ± j 3 ) /2 であり、初期条件を代入すると
v ( t ) = e − t / 2 ( cos 3 t 2 − 1 3 sin 3 t 2 ) V , t ≥ 0 . \boxed{v(t)=e^{-t/2}\left(\cos\frac{\sqrt3t}{2}
-\frac1{\sqrt3}\sin\frac{\sqrt3t}{2}\right)\,\mathrm V,\quad t\ge0}. v ( t ) = e − t /2 ( cos 2 3 t − 3 1 sin 2 3 t ) V , t ≥ 0 .
確認として i ( t ) = − v ′ ( t ) = e − t / 2 ( cos ( 3 t / 2 ) + sin ( 3 t / 2 ) / 3 ) i(t)=-v'(t)=e^{-t/2}(\cos(\sqrt3t/2)+\sin(\sqrt3t/2)/\sqrt3) i ( t ) = − v ′ ( t ) = e − t /2 ( cos ( 3 t /2 ) + sin ( 3 t /2 ) / 3 ) であり、
i ( 0 ) = 1 i(0)=1 i ( 0 ) = 1 を満たす。蓄積エネルギー 1 2 v 2 + 1 2 i 2 \tfrac12v^2+\tfrac12i^2 2 1 v 2 + 2 1 i 2 の時間微分は − i 2 ≤ 0 -i^2\le0 − i 2 ≤ 0 となる。
