金沢大学 自然科学研究科 電子情報通信学専攻 2022年8月実施 専門科目 電気回路
Author
金沢大学
Description

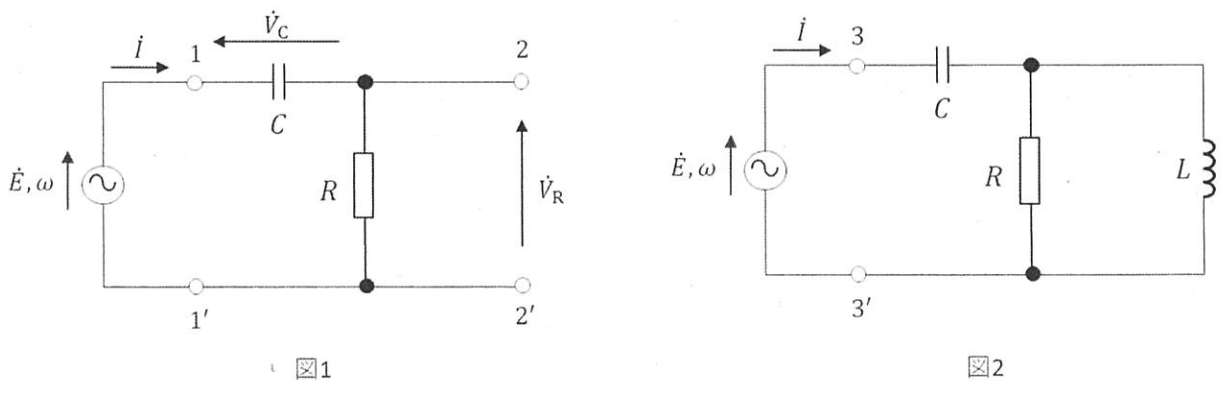

図1および図2に示す定常状態にある回路がある。以下の設問に答えなさい。ただし,図中の ω,R,C,L,E˙,I˙,V˙C,V˙R はすべて物理量を表す。
問1 図1に示す抵抗 R,キャパシタ C,交流電圧源 E˙ で構成される回路がある。図1の端子対 1–1′ から右の回路の複素インピーダンスを求めなさい。
問2 問1で求めた複素インピーダンスについて,ω を 0∼∞ で変化させた場合の複素インピーダンスの軌跡を複素平面上に図示しなさい。
問3 抵抗 R を 500Ω,キャパシタ C を 20 nF,交流電圧源 E˙ を 1∠0° kV,1/2π=0.159,周波数 f=15.9kHz とするとき,電流 I˙,電圧 V˙C および V˙R について複素数の直交座標形式および複素数のフェーザ形式の両者を求めなさい。
問4 電圧 V˙C,V˙R および交流電源 E˙ の関係をフェーザ図で図示しなさい。
ここで,図1に示す回路の端子対 2–2′ にインダクタ L を接続した。接続した回路が図2である。
問5 図2に示す抵抗 R,キャパシタ C,インダクタ L,交流電圧源 E˙ で構成される回路がある。図2の端子対 3–3′ から右の回路の複素インピーダンスを ω,R,C,L を用いて複素数の直交座標形式で表しなさい。
問6 与えられた ω,R,L に対し,E˙ と I˙ の位相が同じになる場合があるような C の取りうる範囲を求めなさい。また,このとき,R の条件を ω,C,L を用いて表しなさい。
题目描述
图 1、图 2 所示电路均处于正弦稳态。图中的 ω,R,C,L,E˙,I˙,V˙C,V˙R 均表示物理量。
-
图 1 电路由电阻 R、电容 C 和交流电压源 E˙ 构成。求从端子对 1–1′ 向右看入的复阻抗。
-
对第 1 问所得复阻抗,当 ω 从 0 变化到 ∞ 时,在复平面上画出其轨迹。
-
取
R=500Ω,C=20nF,E˙=1∠0∘kV,
2π1=0.159,f=15.9kHz.
求电流 I˙、电容电压 V˙C 和电阻电压 V˙R,每个量都同时用复数直角坐标形式和相量极坐标形式表示。
-
画出 V˙C,V˙R 与交流电源 E˙ 之间关系的相量图。
随后在图 1 的端子对 2–2′ 接入电感 L,形成图 2 电路。
- 对图 2 中由 R,C,L,E˙ 构成的电路,用 ω,R,C,L 将从端子对 3–3′ 向右看入的复阻抗写成直角坐标形式。
- 对给定的 ω,R,L,求能使 E˙ 与 I˙ 同相的电容 C 的可能范围;同时用 ω,C,L 表示此时 R 必须满足的条件。
- 相量与复阻抗:组合电阻、电容和电感的串并联阻抗,使用直角与极坐标形式互换。
- 阻抗轨迹:消去频率参数,在复平面上识别 RC 网络阻抗的圆弧/极限点。
- 正弦稳态电压电流计算:由总阻抗求电流及元件电压,并绘制满足 Kirchhoff 定律的相量图。
- RLC 谐振与同相条件:令输入阻抗虚部为零,分析电容取值范围及电阻约束。
Kai
Z=R−jωC1
または
Z=R+jωC1
となる。
ω=0 のとき R−jωC1→R−j∞, ω=∞ のとき R−jωC1→R, したがって下図となる。
I˙=R−jωC1E˙=R−j2πfC1E˙=500−j5001000=1+j
- 直交座標形式:I˙=1+j A
- フェーザ形式:I˙=2∠45∘ A
V˙C=−jωC1I˙=−j500(1+j)=500−j500
- 直交座標形式:V˙C=500−j500 V
- フェーザ形式:V˙C=5002∠(−45∘) V
V˙R=RI˙=500(1+j)=500+j500
- 直交座標形式:V˙R=500+j500 V
- フェーザ形式:V˙R=5002∠45∘ V

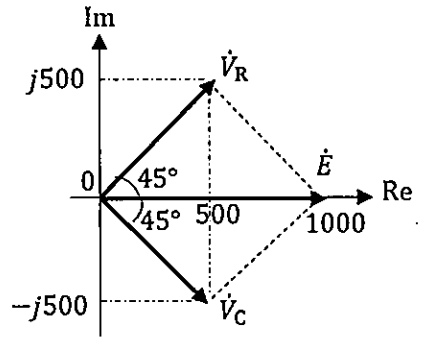

下図のとおり
Z=R+jωLjωLR−jωC1=R2+ω2L2jωLR(R−jωL)−jωC1=R2+ω2L2ω2L2R+j(R2+ω2L2ωLR2−ωC1)
E˙=ZI˙ より,E˙ と I˙ の位相が一致するためには Z が実数(虚部=0)が必要。
問5の虚部を 0 とおく:
R2+ω2L2ωLR2−ωC1=0
ω2LCR2=R2+ω2L2
(ω2LC−1)R2=ω2L2
ここで R2>0 および ω2L2>0 より,成立には
ω2LC−1>0⇒C>ω2L1
また,R>0 より
R=ω2LC−1ωL
