東京工業大学 工学院 電気電子系 2017年8月実施 電磁気学3

标签：

Author​

祭音Myyura (refined with GPT 6 Astra)

Description​

電磁波に関する以下の問に答えよ。

(A) 以下の4つの式は、電磁界の基本方程式を微分形で書き表したものである。それぞれの説明文について、（ア）〜（キ）の中に当てはまる言葉を書け。ただし、E\boldsymbol E は電界、H\boldsymbol H は磁界、D\boldsymbol D は電束密度、B\boldsymbol B は磁束密度、ρ\rho は電荷密度、i\boldsymbol i は真電流密度を表すものとする。

  1. ∇⋅D=ρ\nabla\cdot\boldsymbol D=\rho：（ア）を中心として電界が発散することを意味する。これを電界に関する（イ）の法則と呼ぶ。

  2. ∇×E=−∂B/∂t\nabla\times\boldsymbol E=-\partial\boldsymbol B/\partial t：磁界が時間的に変化すると、その回りに（ウ）が発生することを意味する。これを（エ）の法則と呼ぶ。

  3. ∇⋅B=0\nabla\cdot\boldsymbol B=0：磁束密度は発散しないので、（オ）は存在しないことを意味する。

  4. ∇×H=i+∂D/∂t\nabla\times\boldsymbol H=\boldsymbol i+\partial\boldsymbol D/\partial t：真電流および時間的に変化する電界と等価な（カ）電流の回りには磁界が発生することを意味する。これを拡張された（キ）の法則と呼ぶ。

(B) 真空中において、電界が xx 成分だけ、磁界が yy 成分だけを有し、zz 方向に伝搬する角周波数 ω\omega の平面波を考える。真空の透磁率と誘電率はそれぞれ μ0,ε0\mu_0,\varepsilon_0 とする。

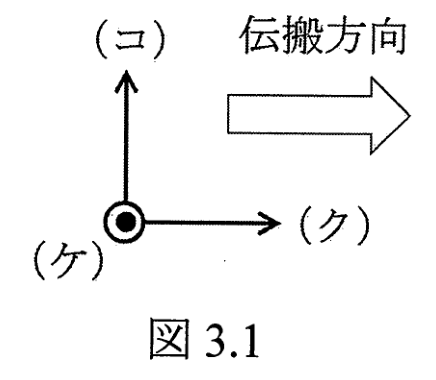

  1. 平面波における電界 E\boldsymbol E、磁界 H\boldsymbol H、波数 k\boldsymbol k の3つのベクトルの関係について、図3.1の（ク）〜（コ）に当てはまるものをそれぞれ答えよ。ただし、⊙\odot は紙面に対して上向きを表すものとする。

図3.1 電界・磁界・波数ベクトルの関係

  1. 上記 2)、4) の方程式から Ex,HyE_x,H_y 以外の成分を消去することで、ExE_x と HyH_y の連立偏微分方程式を求めよ。真空中のため、i=0\boldsymbol i=0 と置いてよい。

  2. この連立偏微分方程式から HyH_y を消去し、ExE_x に関する波動方程式を導出せよ。

    1. の波動方程式の解として、Ex(z,t)=E0sin⁡(kz−ωt)E_x(z,t)=E_0\sin(kz-\omega t) を考える。ここで、E0E_0 は平面波の電界振幅であり、kk は zz 方向の波数である。この解を波動方程式に代入することから kk を ω,μ0,ε0\omega,\mu_0,\varepsilon_0 で表せ。

  4. sin⁡\sin 関数の引数は平面波の位相を表す。微小時間 Δt\Delta t と微小位置 Δz\Delta z が変化した後の波面（等位相面）の動きを考えることで、この平面波の速度を求めよ。

  5. HyH_y を求めよ。

题目描述​

回答下列有关电磁波的问题。

(A) 以下四式是电磁场基本方程的微分形式。在各说明中的（ア）～（キ）填入恰当词语。其中 E\boldsymbol E 为电场强度、H\boldsymbol H 为磁场强度、D\boldsymbol D 为电位移、B\boldsymbol B 为磁通密度、ρ\rho 为电荷密度、i\boldsymbol i 为传导电流密度。

  1. ∇⋅D=ρ\nabla\cdot\boldsymbol D=\rho：表示电场以（ア）为中心向外发散，称为电场的（イ）定律。

  2. ∇×E=−∂B/∂t\nabla\times\boldsymbol E=-\partial\boldsymbol B/\partial t：表示磁场随时间变化时，其周围产生（ウ），称为（エ）定律。

  3. ∇⋅B=0\nabla\cdot\boldsymbol B=0：磁通密度不发散，表示不存在（オ）。

  4. ∇×H=i+∂D/∂t\nabla\times\boldsymbol H=\boldsymbol i+\partial\boldsymbol D/\partial t：表示传导电流以及与时变电场等效的（カ）电流周围会产生磁场，称为推广的（キ）定律。

(B) 考虑真空中角频率为 ω\omega、沿 zz 方向传播的平面波，电场只有 xx 分量，磁场只有 yy 分量。真空磁导率、介电常数分别为 μ0,ε0\mu_0,\varepsilon_0。

  1. 关于电场 E\boldsymbol E、磁场 H\boldsymbol H、波矢 k\boldsymbol k 三个向量的关系，分别填写图3.1中的（ク）～（コ）。其中 ⊙\odot 表示垂直纸面向外。

  2. 从 2)、4) 的方程中消去 Ex,HyE_x,H_y 以外的分量，求关于 Ex,HyE_x,H_y 的联立偏微分方程。由于处于真空，可令 i=0\boldsymbol i=0。

  3. 从该联立偏微分方程中消去 HyH_y，推导关于 ExE_x 的波动方程。

  4. 考虑 7) 的波动方程的解 Ex(z,t)=E0sin⁡(kz−ωt)E_x(z,t)=E_0\sin(kz-\omega t)，其中 E0E_0 是平面波电场振幅，kk 是沿 zz 方向的波数。将此解代入波动方程，用 ω,μ0,ε0\omega,\mu_0,\varepsilon_0 表示 kk。

  5. 正弦函数的自变量表示平面波的相位。通过考虑经过微小时间 Δt\Delta t、发生微小位置变化 Δz\Delta z 后的波面（等相位面）运动，求该平面波的速度。

  6. 求 HyH_y。

Kai​

(1)～(4)​

空欄解答
ア電荷
イガウス
ウ電界
エファラデー
オ磁気単極子（磁荷）
カ変位
キアンペール

(5)​

伝搬方向は E×H\mathbf E\times\mathbf H の向きであるから、

ク:k,ケ:H,コ:E.\boxed{\text{ク}:\mathbf k,\qquad \text{ケ}:\mathbf H,\qquad \text{コ}:\mathbf E}.

(6)​

B=μ0H\mathbf B=\mu_0\mathbf H、D=ε0E\mathbf D=\varepsilon_0\mathbf E を用い、回転の yy 成分と xx 成分をそれぞれ取ると、

∂Ex∂z=−μ0∂Hy∂t,∂Hy∂z=−ε0∂Ex∂t.\boxed{ \frac{\partial E_x}{\partial z}=-\mu_0\frac{\partial H_y}{\partial t}, \qquad \frac{\partial H_y}{\partial z}=-\varepsilon_0\frac{\partial E_x}{\partial t} }.

(7)​

第 1 式を zz で微分し、第 2 式を代入して、

∂2Ex∂z2=−μ0∂∂t∂Hy∂z=μ0ε0∂2Ex∂t2.\frac{\partial^2 E_x}{\partial z^2} =-\mu_0\frac{\partial}{\partial t}\frac{\partial H_y}{\partial z} =\mu_0\varepsilon_0\frac{\partial^2 E_x}{\partial t^2}.

(8)​

∂z2Ex=−k2Ex\partial_z^2E_x=-k^2E_x、∂t2Ex=−ω2Ex\partial_t^2E_x=-\omega^2E_x より、正の zz 方向に伝搬する波について、

k=ωμ0ε0.\boxed{k=\omega\sqrt{\mu_0\varepsilon_0}}.

(9)​

等位相面では kΔz−ωΔt=0k\Delta z-\omega\Delta t=0 なので、

v=lim⁡Δt→0ΔzΔt=ωk=1μ0ε0.\boxed{v=\lim_{\Delta t\to0}\frac{\Delta z}{\Delta t} =\frac{\omega}{k}=\frac{1}{\sqrt{\mu_0\varepsilon_0}}}.

(10)​

第 6 問の第 2 式を積分すると、単色平面波の磁界は

Hy=ε0ωE0ksin⁡(kz−ωt)=E0ε0μ0sin⁡(kz−ωt).H_y=\frac{\varepsilon_0\omega E_0}{k}\sin(kz-\omega t) =\boxed{E_0\sqrt{\frac{\varepsilon_0}{\mu_0}}\sin(kz-\omega t)}.

ここでは電磁波に重畳する静磁界を含めていない。この式は第 6 問の両方の方程式を満たす。
