東京工業大学 工学院 電気電子系 2016年8月実施 電気回路1

Author​

祭音Myyura (refined with GPT 6 Astra)

Description​

図1.1に示す RLC 回路で t=0t=0 にスイッチ SW を閉じた。ここに t=0t=0 におけるコンデンサ電圧 vcv_c、インダクタ電流 iLi_L はともに 00 とする。

  1. 回路方程式をもとにコンデンサ電圧 vc(t)v_c(t) のラプラス変換を表す式を導け。

    1. で求めたコンデンサ電圧 vc(t)v_c(t) のラプラス変換について、その極が互いに共役な複素数となるために抵抗 RR が満たすべき条件を求めよ。
    1. で求めた極が共役複素数となる場合に対して、ラプラス逆変換によりコンデンサ電圧 vc(t)v_c(t) の時間変化を表す式を求めよ。
    1. で求めたコンデンサ電圧 vc(t)v_c(t) の時間変化の概形を図示せよ。また代表的な値を図中に示せ。

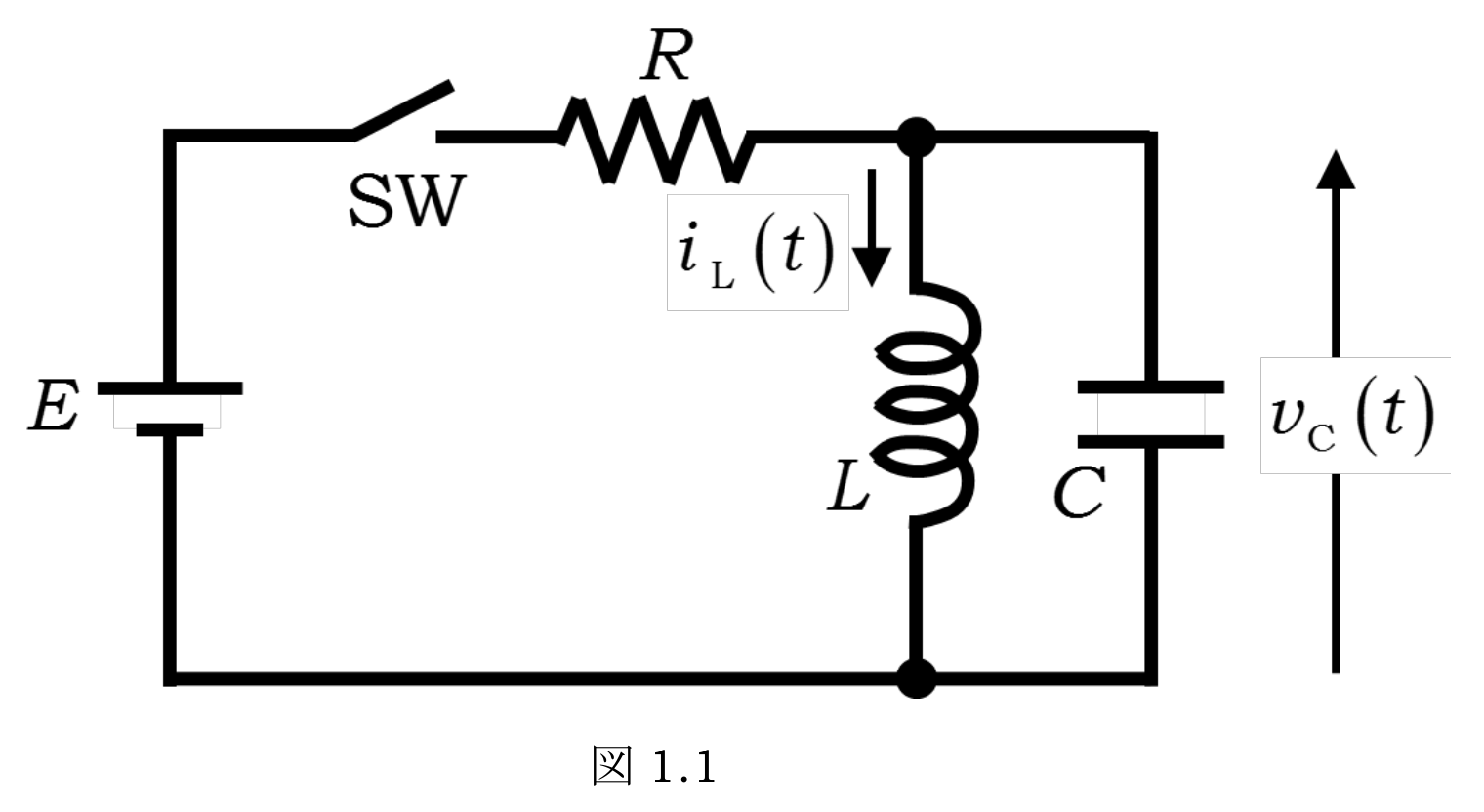

抵抗と並列LCからなる回路(図1.1)

[逆ラプラス変換表]L−1\mathcal L^{-1} はラプラス逆変換を表す。u(t)\mathrm u(t) は単位段関数。

L−1 ⁣[1s]=u(t),L−1 ⁣[1s+a]=e−at\mathcal L^{-1}\!\left[\frac1s\right]=\mathrm u(t),\qquad \mathcal L^{-1}\!\left[\frac1{s+a}\right]=e^{-at}
L−1 ⁣[λs+μ(s+a)2+b2]=λe−atcos⁡(bt)+1b(μ−aλ)e−atsin⁡(bt)\begin{aligned} \mathcal L^{-1}\!\left[\frac{\lambda s+\mu}{(s+a)^2+b^2}\right] &=\lambda e^{-at}\cos(bt)\\ &\quad+\frac1b(\mu-a\lambda)e^{-at}\sin(bt) \end{aligned}
L−1 ⁣[λs+μ(s+a)2−b2]=λe−atcosh⁡(bt)+1b(μ−aλ)e−atsinh⁡(bt)\begin{aligned} \mathcal L^{-1}\!\left[\frac{\lambda s+\mu}{(s+a)^2-b^2}\right] &=\lambda e^{-at}\cosh(bt)\\ &\quad+\frac1b(\mu-a\lambda)e^{-at}\sinh(bt) \end{aligned}

题目描述​

图1.1所示的 RLC 电路在 t=0t=0 时闭合开关 SW。设 t=0t=0 时的电容电压 vcv_c 和电感电流 iLi_L 均为 00。

  1. 根据电路方程,推导表示电容电压 vc(t)v_c(t) 的拉普拉斯变换的表达式。

  2. 对 1) 求得的电容电压 vc(t)v_c(t) 的拉普拉斯变换,求其极点为互为共轭的复数时电阻 RR 应满足的条件。

  3. 对于 2) 中极点为共轭复数的情形,利用拉普拉斯逆变换,求表示电容电压 vc(t)v_c(t) 随时间变化的表达式。

  4. 画出 3) 中电容电压 vc(t)v_c(t) 随时间变化的概略图,并在图中标出代表性数值。

[拉普拉斯逆变换表]L−1\mathcal L^{-1} 表示拉普拉斯逆变换,u(t)\mathrm u(t) 为单位阶跃函数。

L−1 ⁣[1s]=u(t),L−1 ⁣[1s+a]=e−at\mathcal L^{-1}\!\left[\frac1s\right]=\mathrm u(t),\qquad \mathcal L^{-1}\!\left[\frac1{s+a}\right]=e^{-at}
L−1 ⁣[λs+μ(s+a)2+b2]=λe−atcos⁡(bt)+1b(μ−aλ)e−atsin⁡(bt)\begin{aligned} \mathcal L^{-1}\!\left[\frac{\lambda s+\mu}{(s+a)^2+b^2}\right] &=\lambda e^{-at}\cos(bt)\\ &\quad+\frac1b(\mu-a\lambda)e^{-at}\sin(bt) \end{aligned}
L−1 ⁣[λs+μ(s+a)2−b2]=λe−atcosh⁡(bt)+1b(μ−aλ)e−atsinh⁡(bt)\begin{aligned} \mathcal L^{-1}\!\left[\frac{\lambda s+\mu}{(s+a)^2-b^2}\right] &=\lambda e^{-at}\cosh(bt)\\ &\quad+\frac1b(\mu-a\lambda)e^{-at}\sinh(bt) \end{aligned}

Kai​

1)​

キルヒホッフの法則から

E=R(iL+Cdvcdt)+vc,vc=LdiLdt.E=R\left(i_L+C\frac{dv_c}{dt}\right)+v_c, \qquad v_c=L\frac{di_L}{dt}.

ゼロ初期条件を用いてラプラス変換すると

Es=R(Vc(s)sL+CsVc(s))+Vc(s).\frac Es=R\left(\frac{V_c(s)}{sL}+CsV_c(s)\right)+V_c(s).

従って

Vc(s)=ERCs2+s+R/L=E/(RC)s2+s/(RC)+1/(LC).\boxed{V_c(s)=\frac{E}{RCs^2+s+R/L} =\frac{E/(RC)}{s^2+s/(RC)+1/(LC)}}.

2)​

特性方程式の判別式が負となる条件は

1R2C2−4LC<0,R>12LC.\frac1{R^2C^2}-\frac4{LC}<0, \qquad \boxed{R>\frac12\sqrt{\frac LC}}.

ここでは R,L,C>0R,L,C>0 とした。

3)​

α=12RC,ωd=1LC−14R2C2>0\alpha=\frac1{2RC},\qquad \omega_d=\sqrt{\frac1{LC}-\frac1{4R^2C^2}}>0

とおくと Vc(s)={E/(RC)}/{(s+α)2+ωd2}V_c(s)=\{E/(RC)\}/\{(s+\alpha)^2+\omega_d^2\} なので

vc(t)=ERCωde−αtsin⁡(ωdt),t≥0.\boxed{v_c(t)=\frac{E}{RC\omega_d}e^{-\alpha t}\sin(\omega_dt),\quad t\ge0}.

4)​

原点から傾き E/(RC)E/(RC) で立ち上がり、00 に向かって減衰振動する。零点は t=nπ/ωdt=n\pi/\omega_d、包絡線は ±Ee−αt/(RCωd)\pm E e^{-\alpha t}/(RC\omega_d) である。

コンデンサ電圧の減衰振動と代表的な値

図は α/ωd=1/4\alpha/\omega_d=1/4 の場合の概形である。初期値 vc(0)=0v_c(0)=0 と最終値 vc(∞)=0v_c(\infty)=0 を満たす。
